태양열 보일러 연동

보일러 연동이란 무엇인가요?

태양열난방은 일조량에 따라 열 공급이 달라집니다. 흐린 날이나 한겨울 저녁에는 집열량이 부족할 수 있어 보조열원이 필요합니다. 이때 가장 널리 쓰이는 보조열원이 보일러이며, 태양열 계통과 보일러 계통을 연결하는 작업을 연동이라고 부릅니다.

연동의 핵심은 두 열원이 서로 방해하지 않고 순서에 맞게 일하도록 만드는 것입니다. 태양열이 충분하면 보일러는 대기하고, 부족할 때만 보일러가 가동되어야 합니다.

연동 방식을 고를 때는 난방 위주인지 온수 위주인지, 하루 중 사용 시간대가 어떤지를 함께 생각합니다. 같은 집열기라도 사용 패턴에 따라 보조열원이 개입하는 빈도가 크게 달라지기 때문입니다. 설치 환경의 겨울철 외기 조건, 배관 길이, 기계실 공간 여유도 연동 구조를 정하는 데 영향을 줍니다. 이런 조건은 도면만으로 판단하기 어려워 현장 확인이 선행되어야 합니다.

연동 구성을 이루는 요소

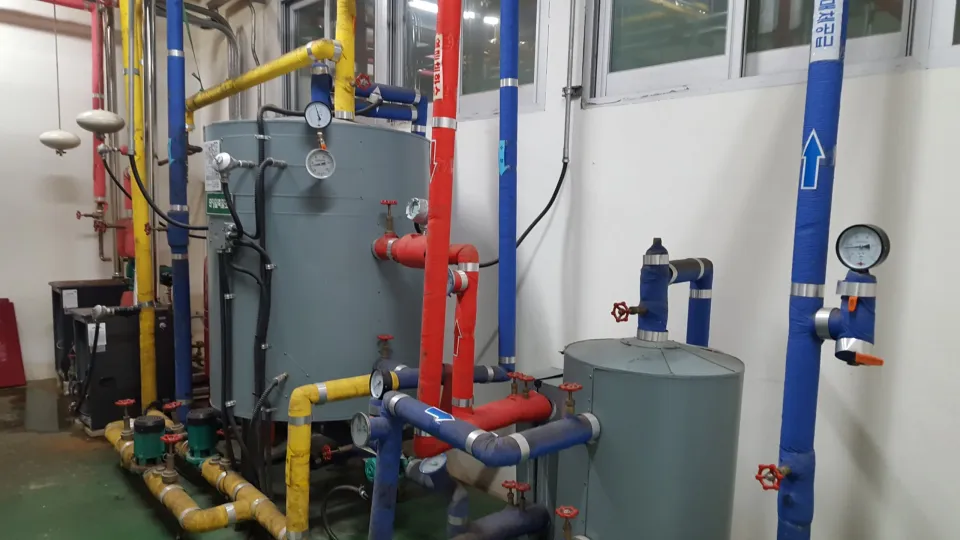

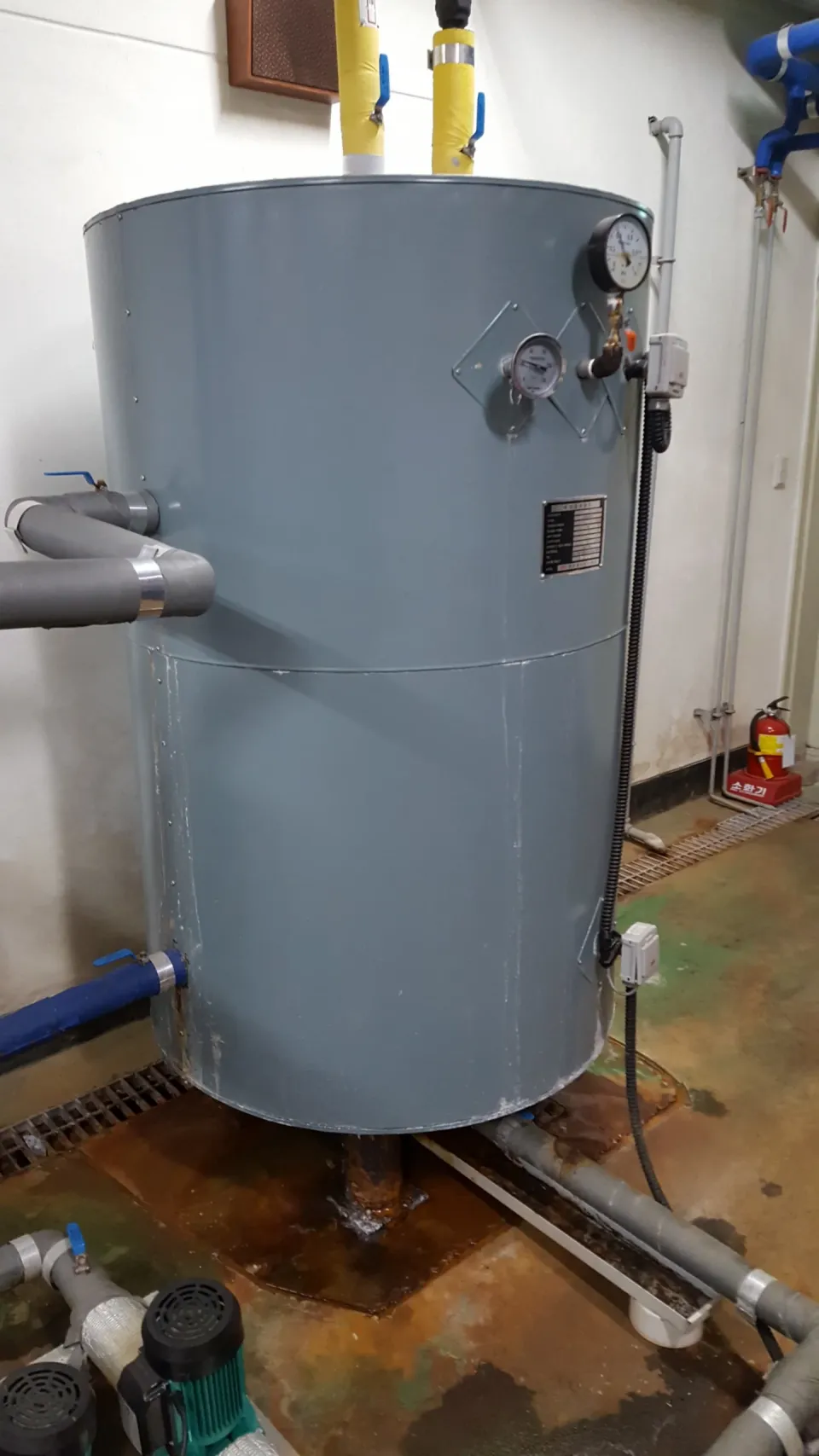

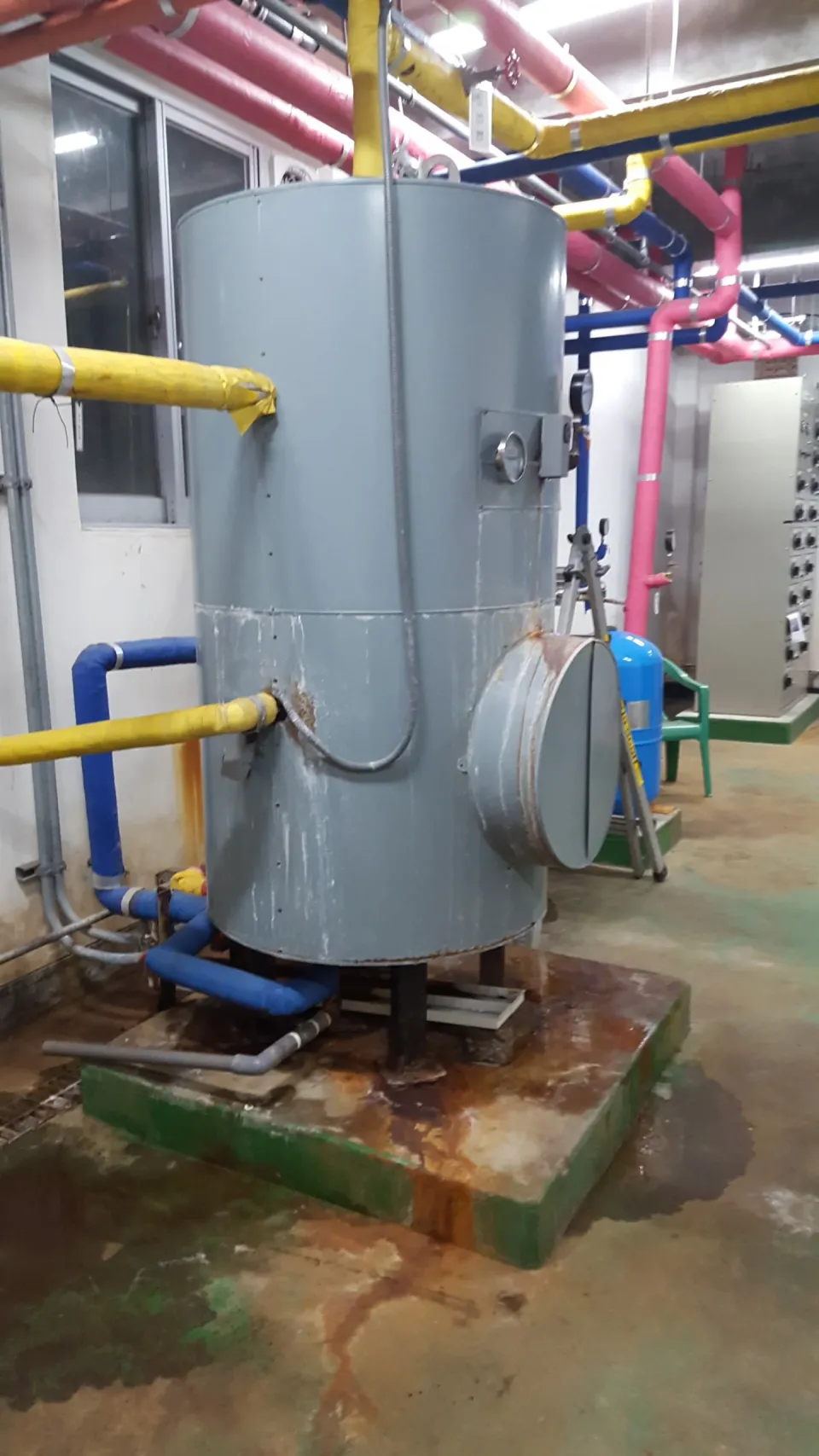

연동 계통은 크게 집열기, 열매체 순환 라인, 축열조, 보조보일러, 난방 배관, 제어기로 이루어집니다. 각 요소의 위치와 연결 순서에 따라 열이 흐르는 경로가 정해집니다.

연동이 끝난 뒤에도 계절이 바뀔 때마다 설정을 재검토하는 습관이 필요합니다. 여름에는 난방 부하가 없어 온수 위주로, 겨울에는 난방 위주로 운전 조건이 바뀌므로 제어기 설정이 계절에 맞는지 확인하는 것이 좋습니다. 관리 기록을 남기면 이상 징후를 빠르게 알아차릴 수 있습니다.

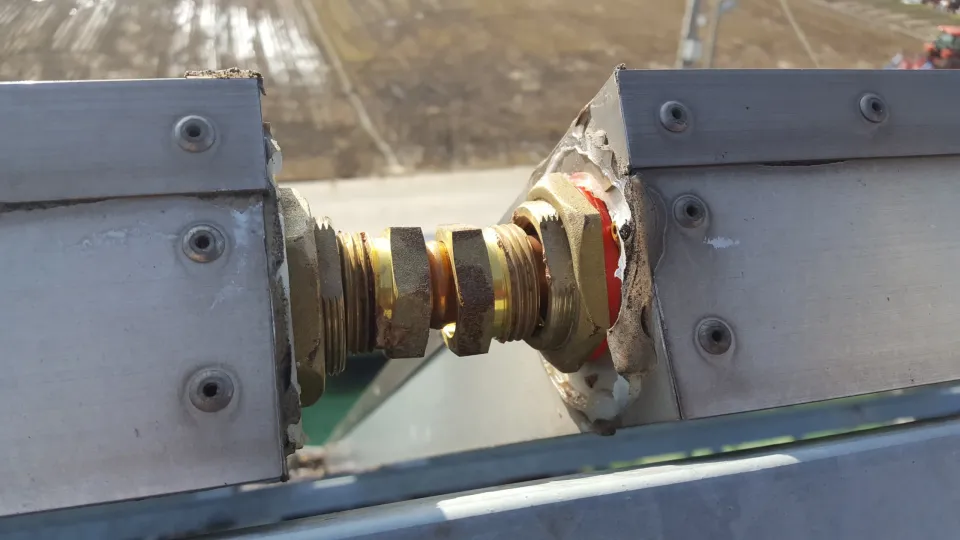

• 집열기와 열매체 순환 라인

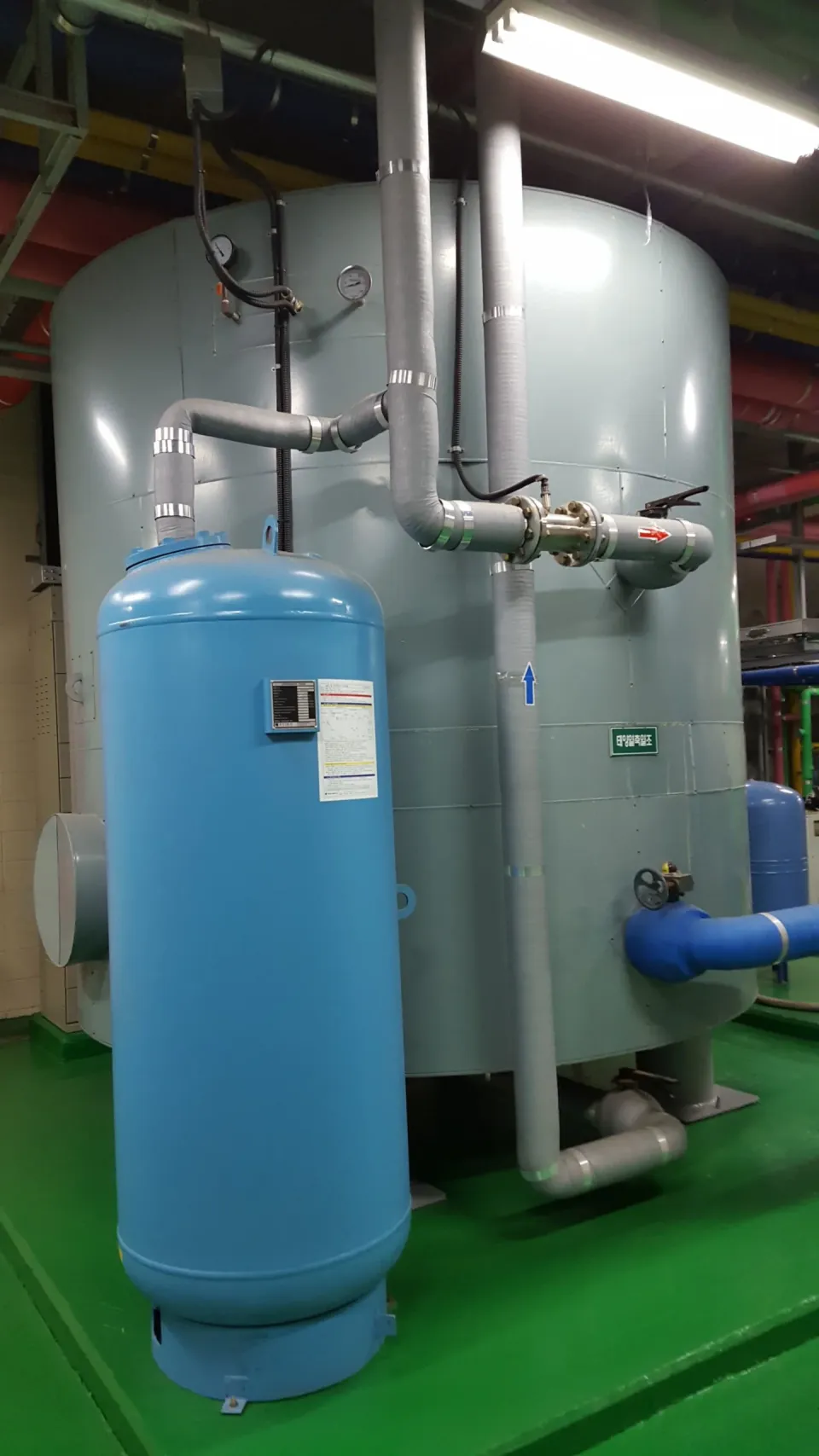

• 축열조와 열교환 코일

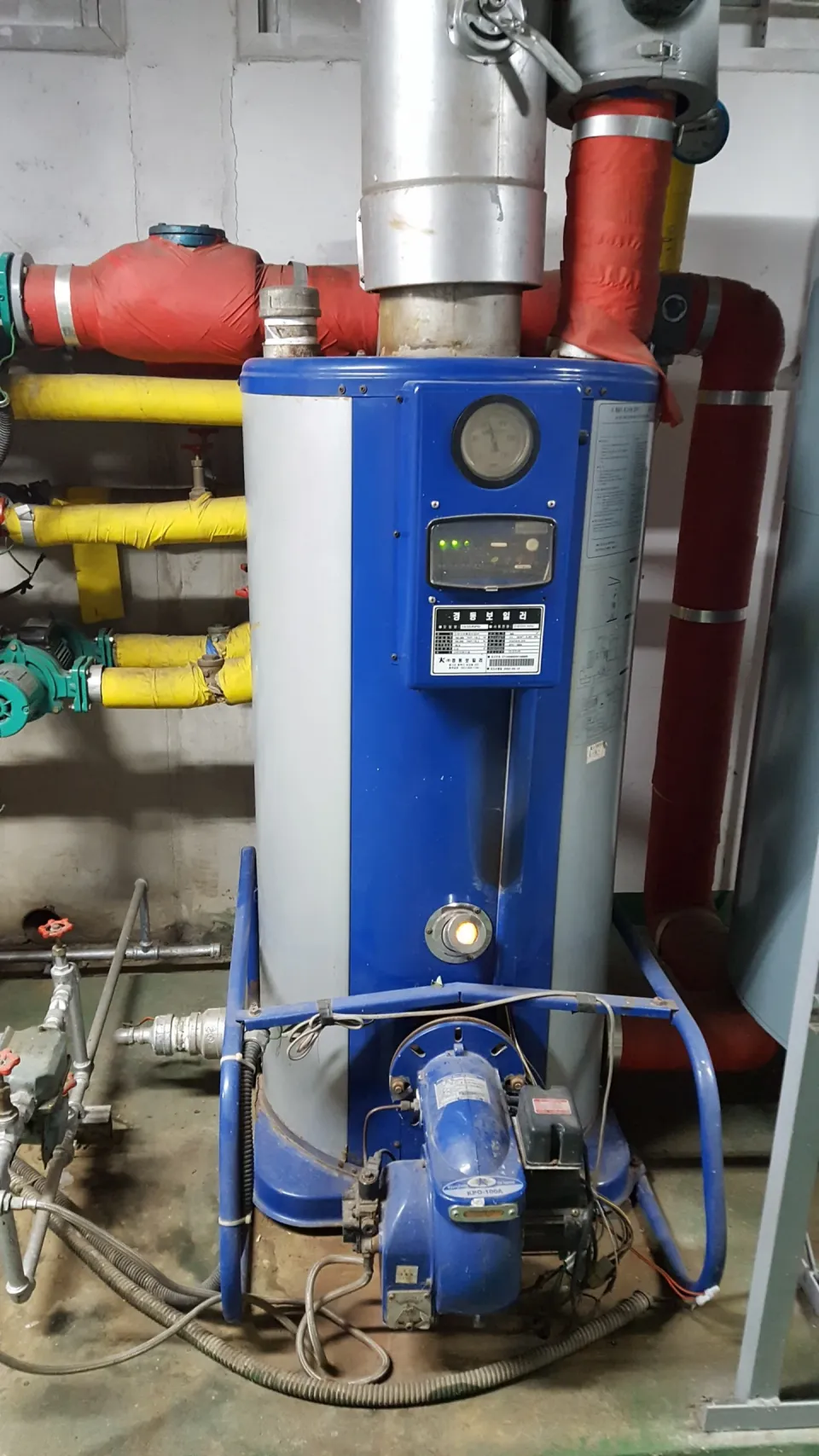

• 보조보일러와 급탕·난방 연결부
• 혼합밸브, 체크밸브, 안전밸브

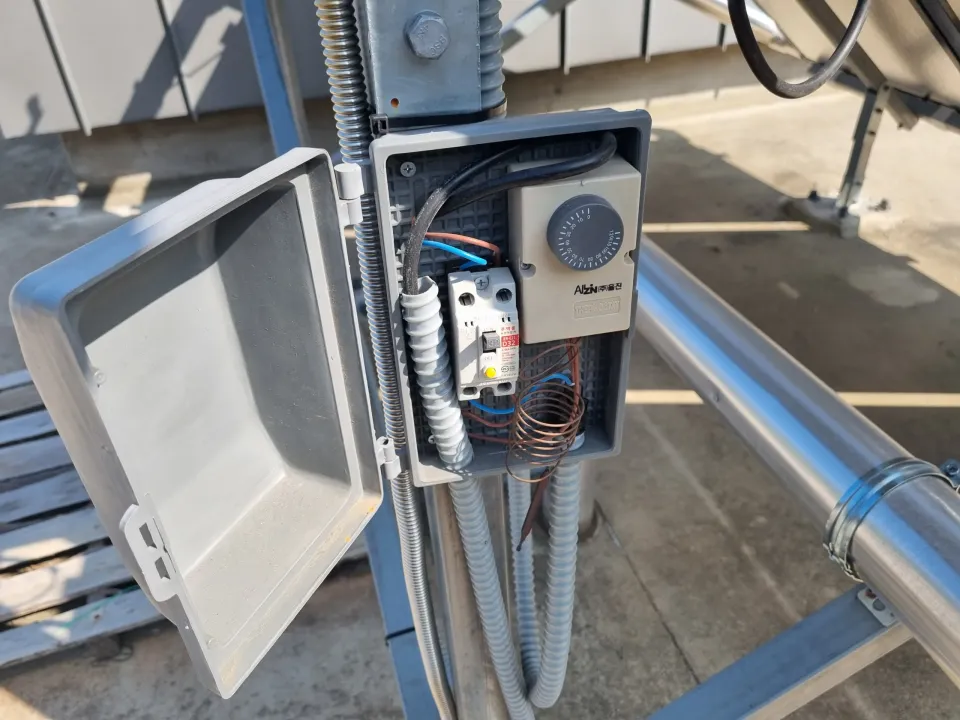

• 온도센서와 차온제어기

연동 작업은 어떤 순서로 보나요?

먼저 현장의 기존 설비 상태와 배관 경로를 확인합니다. 그다음 축열조와 보일러의 연결 방식을 정하고, 배관과 보온, 제어 설정, 시운전 순서로 진행합니다.

각 단계의 세부 내용은 아래 상세 주제에서 나누어 다룹니다. 설치 절차, 기존 보일러 활용, 난방과 온수 겸용, 제어 방식, 점검과 불량 진단까지 한 흐름으로 이어집니다.

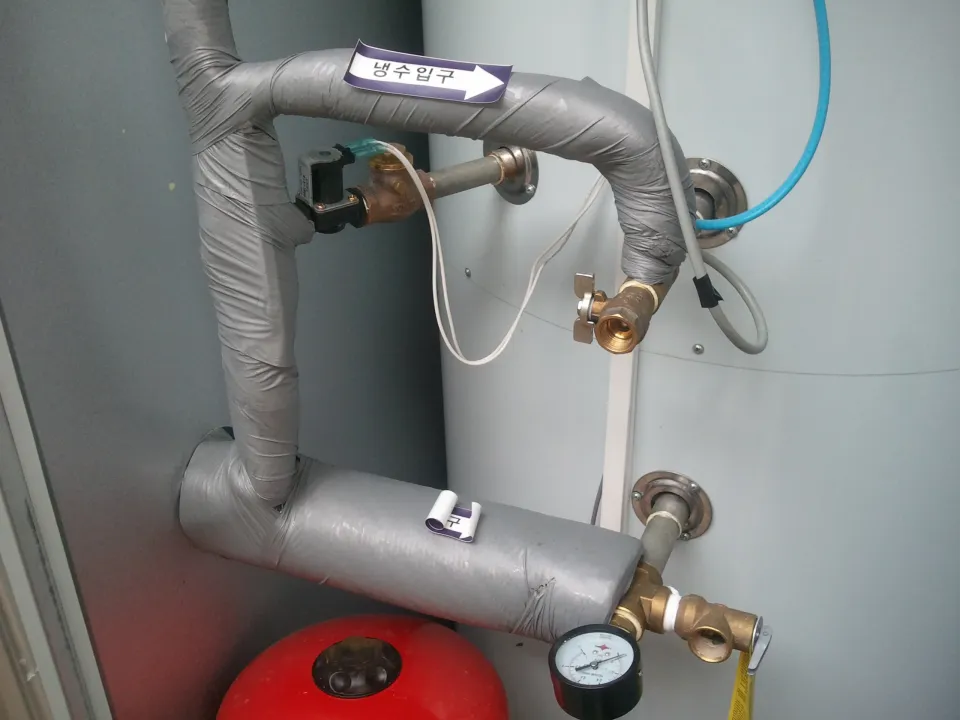

연동 설비의 안전도 빠뜨릴 수 없는 주제입니다. 집열량이 많은 날에는 축열조 온도가 높아질 수 있고, 밀폐 계통에서는 압력이 함께 오를 수 있습니다. 안전밸브, 팽창탱크, 혼합밸브 같은 보호 장치가 제 위치에서 정상 작동해야 보일러와 연결된 상태에서도 안전하게 운영됩니다. 이 장치들은 눈에 잘 띄지 않아 방치되기 쉬우므로 정기 점검 항목에 포함해야 합니다.

기존 보일러를 쓸 것인가, 새로 둘 것인가

이미 설치된 보일러가 있다면 연결 가능 여부를 먼저 확인합니다. 보일러 종류, 급탕 방식, 설치 연식, 배관 규격에 따라 활용 가능성이 달라집니다.

기존 보일러 활용이 어렵다면 보조보일러를 새로 설치하는 방법을 검토합니다. 어느 쪽이든 현장 확인 후 판단해야 합니다.

처음 설치할 때의 구성은 이후 유지관리 편의성까지 좌우합니다. 밸브가 접근하기 쉬운 위치에 있는지, 센서를 교체할 공간이 있는지, 배관 방향이 표시되어 있는지 같은 사항이 점검 시간을 크게 줄여 줍니다. 각 상세 페이지에서 설치, 기존 보일러 연결, 겸용, 배관, 제어, 점검을 주제별로 나누어 안내합니다.

연동 후 관리에서 확인할 점

연동 계통은 운전 중 계절과 부하에 따라 동작이 바뀝니다. 그래서 설치 직후뿐 아니라 주기적으로 우선순위 동작, 온도 표시, 압력, 누수 여부를 살펴야 합니다.

이상이 보일 때는 증상별로 원인을 좁혀 가는 방식이 효율적입니다. 보조열원이 너무 자주 켜지거나 태양열이 사용되지 않는 경우가 대표적인 점검 대상입니다.
