태양열 제어·점검

태양열난방에서 제어장치는 어떤 역할을 하나요?

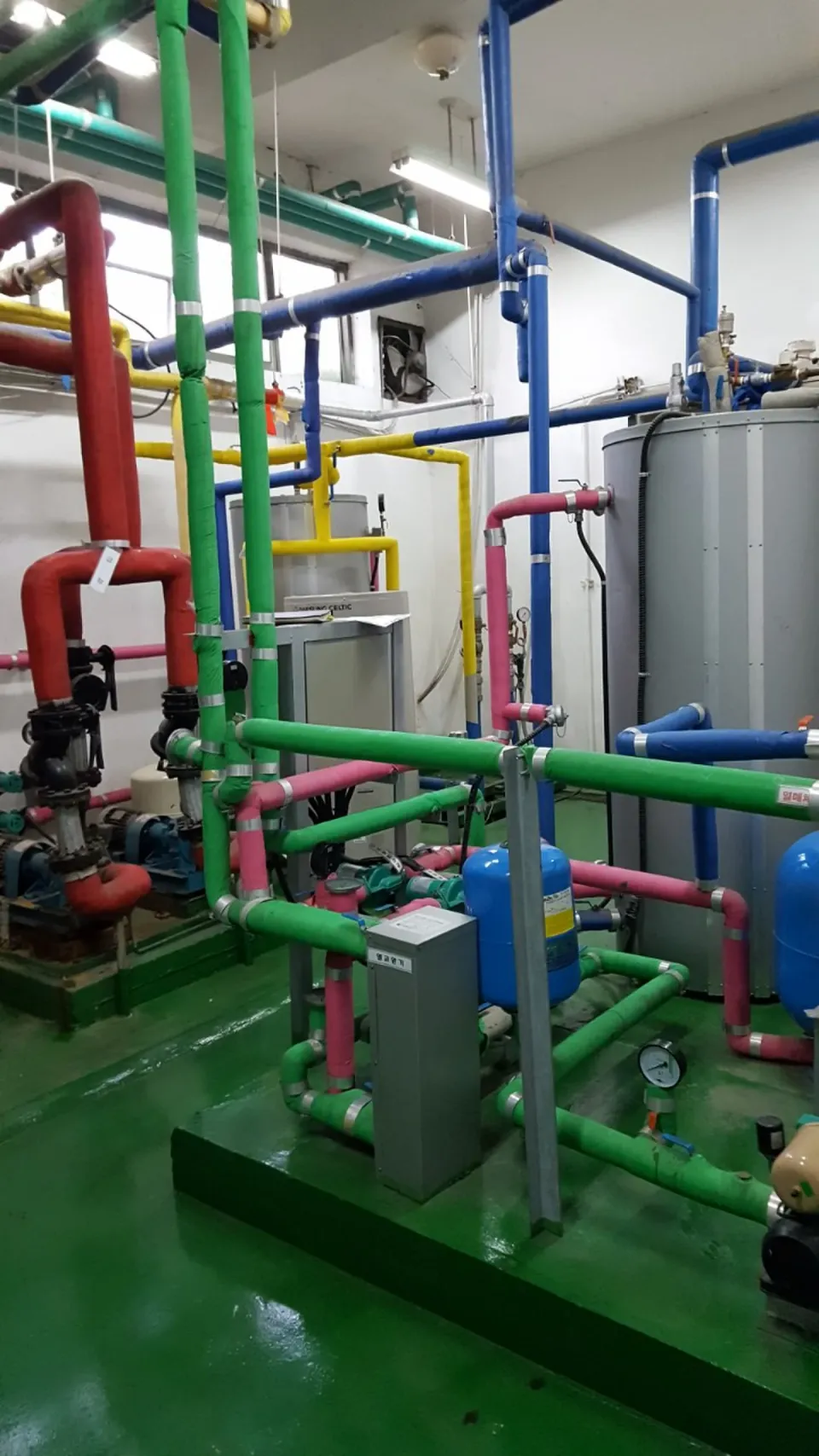

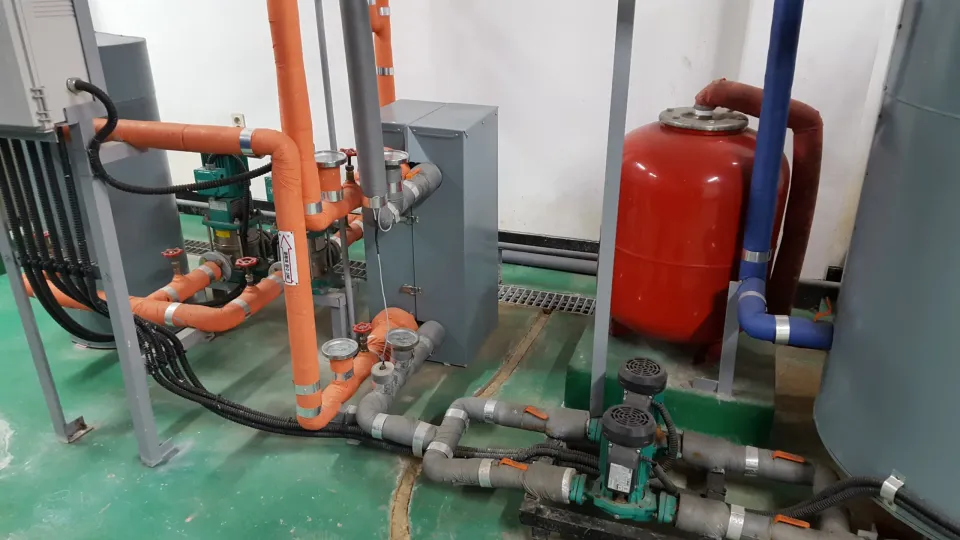

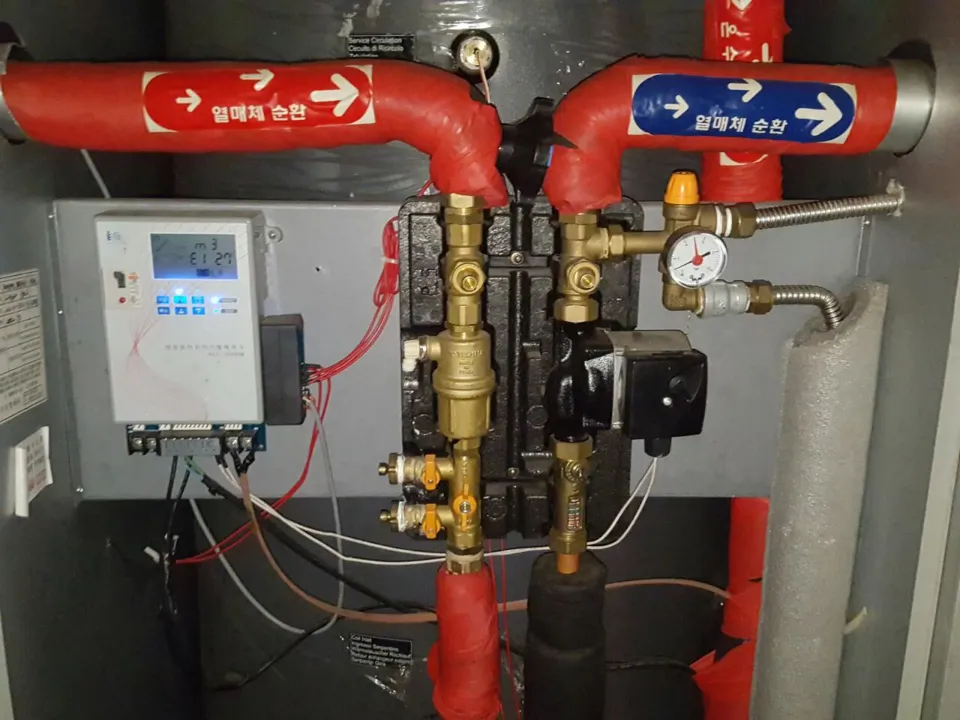

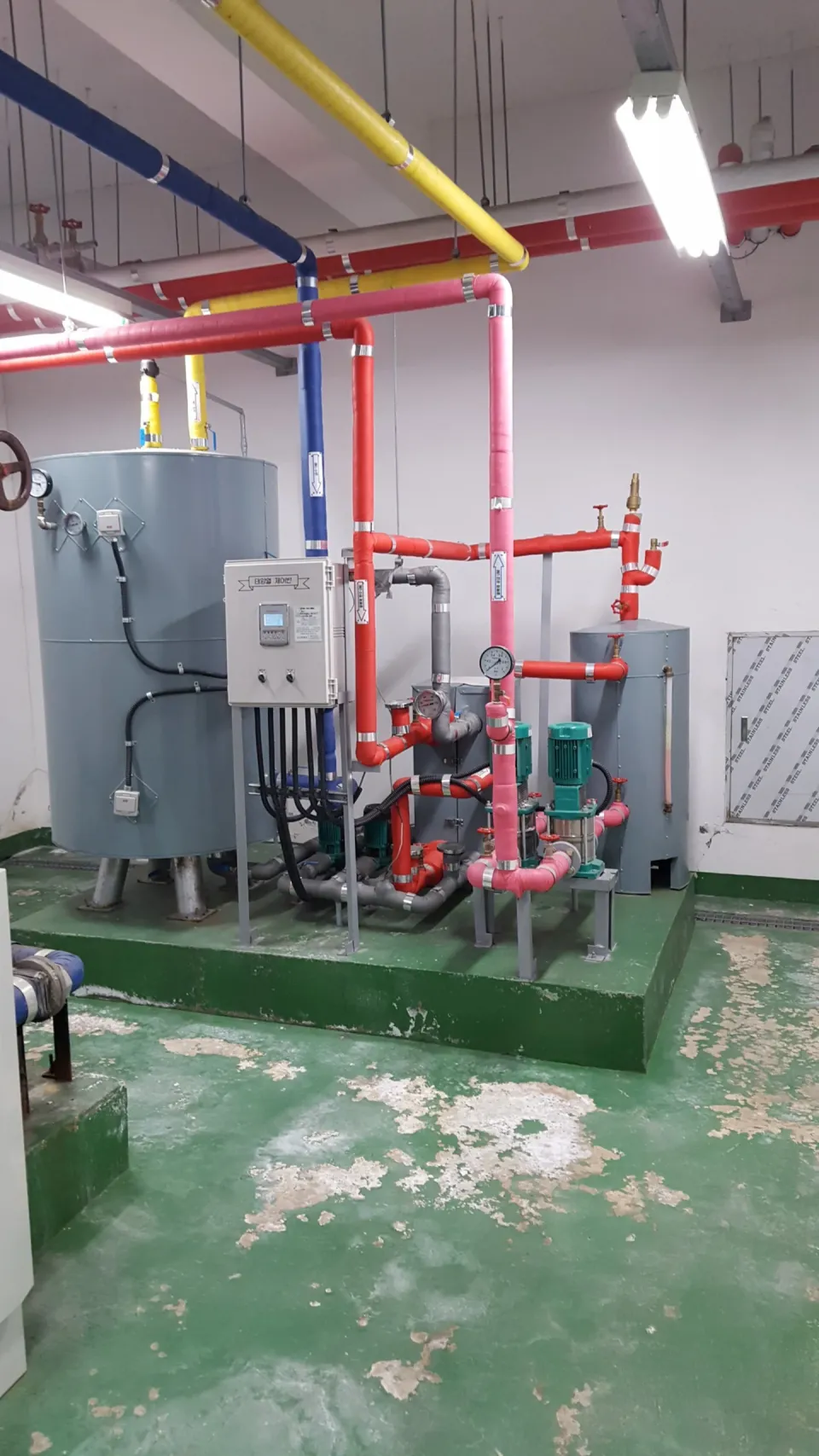

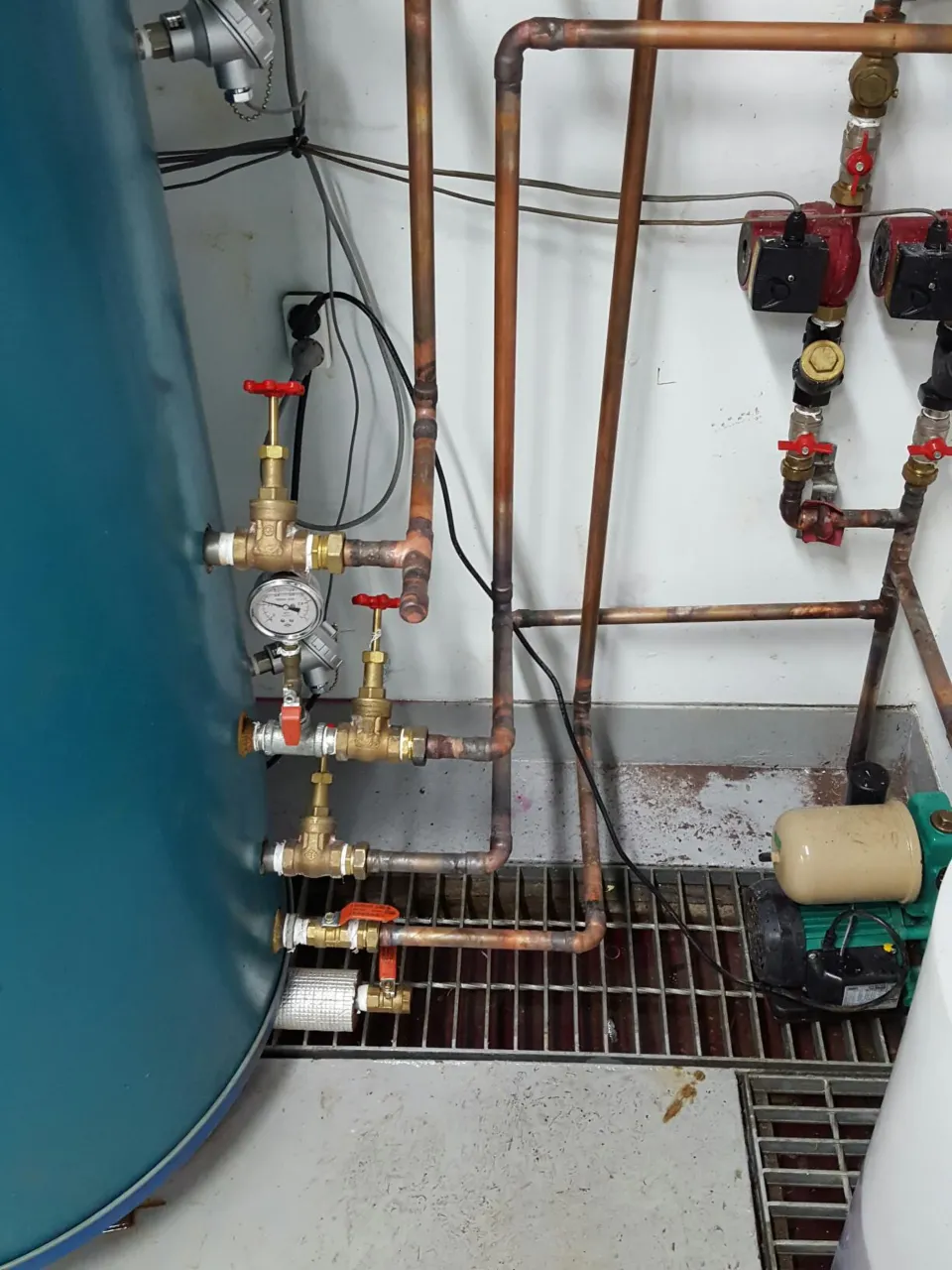

태양열난방은 집열기에서 얻은 열을 열매체 순환으로 축열조와 난방 배관에 전달하는 구조입니다. 이때 순환펌프를 언제 돌리고 언제 멈출지 판단하는 장치가 제어장치입니다.

제어장치는 센서가 보내는 온도 신호를 읽고, 설정된 조건에 따라 펌프와 밸브, 보조열원을 동작시킵니다. 제어가 어긋나면 집열기가 뜨거운데도 펌프가 서 있거나, 반대로 열이 없는데 펌프가 계속 도는 상황이 생길 수 있습니다.

이 사이트의 제어·점검 주제는 설치와 교체, 센서와 차온제어, 자동운전 설정, 배선과 표시 점검, 고장 진단과 정기점검으로 이어지며, 각 주제는 증상이나 상황에 맞춰 따로 읽을 수 있도록 나뉘어 있습니다.

설치와 교체 단계에서는 무엇을 보나요?

제어반을 새로 설치하거나 컨트롤러를 교체할 때는 설비 유형에 맞는 입출력 구성을 먼저 확인합니다. 센서 개수, 펌프 접점, 보조열원 연동 신호가 기존 설비와 맞아야 합니다.

진공관형과 평판형, 직결식과 간접식에 따라 필요한 센서 위치와 제어 방식이 다를 수 있습니다. 제조사 사양과 기존 도면을 함께 확인하고, 불분명한 부분은 현장 확인이 필요합니다.

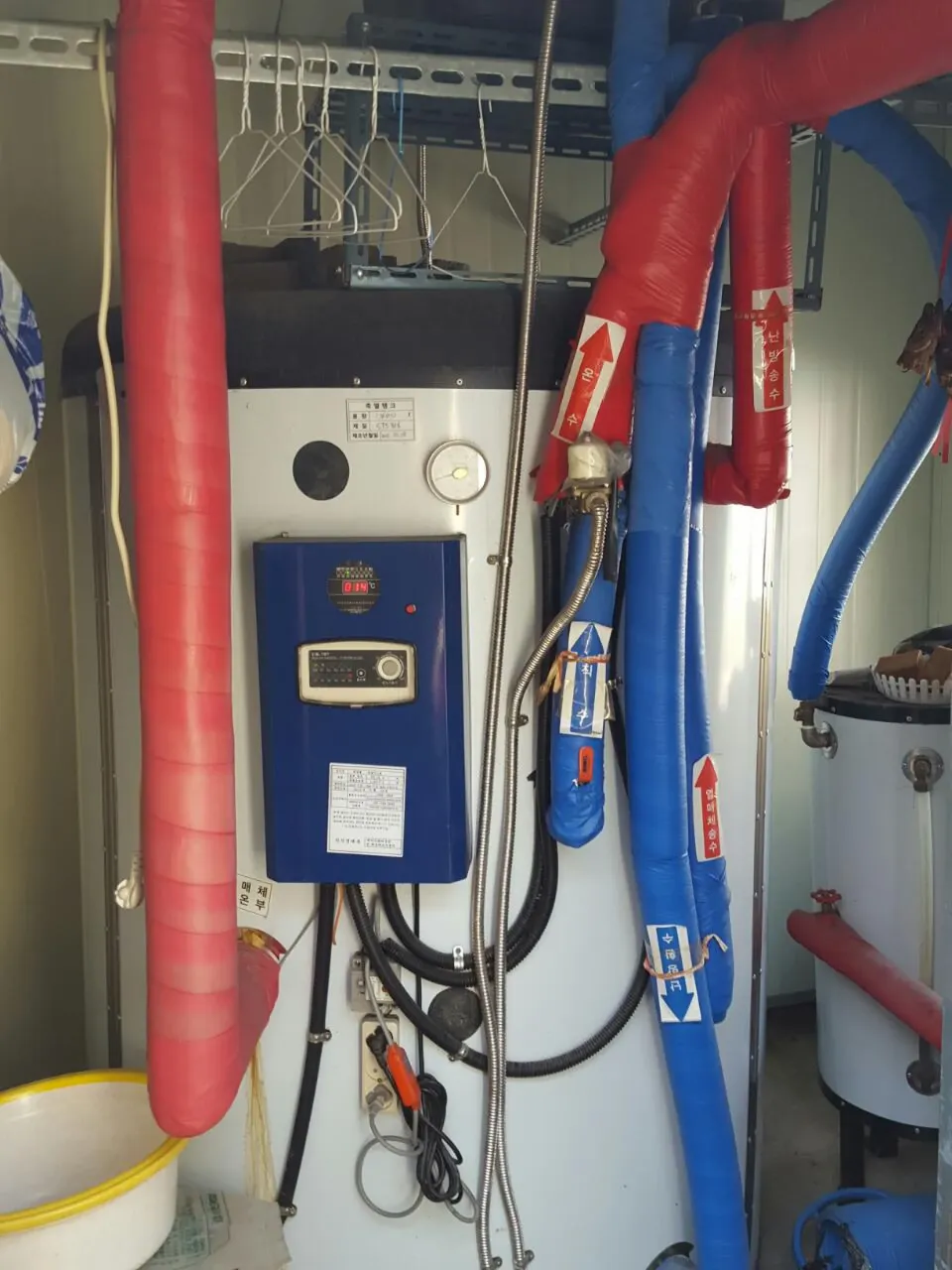

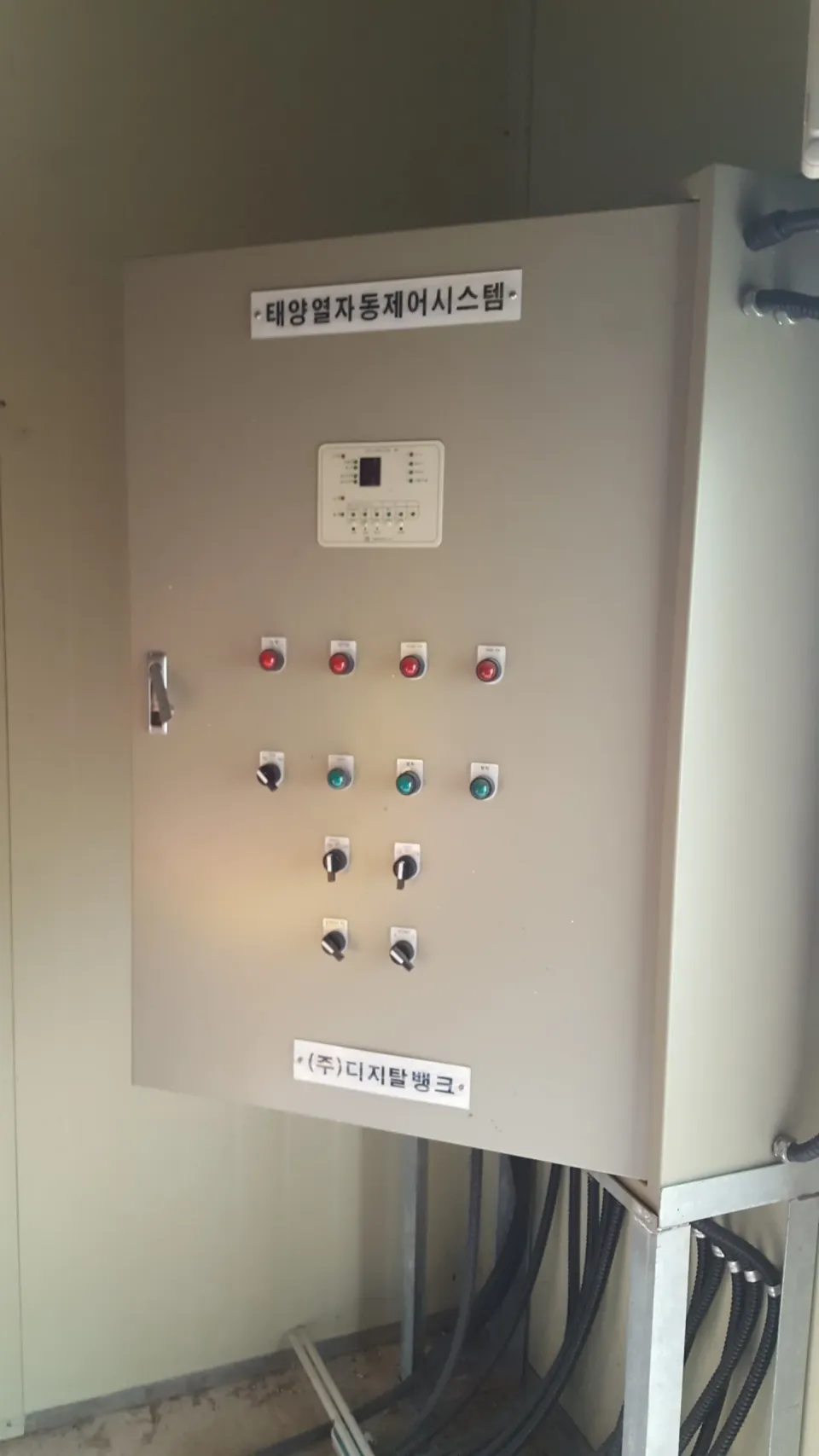

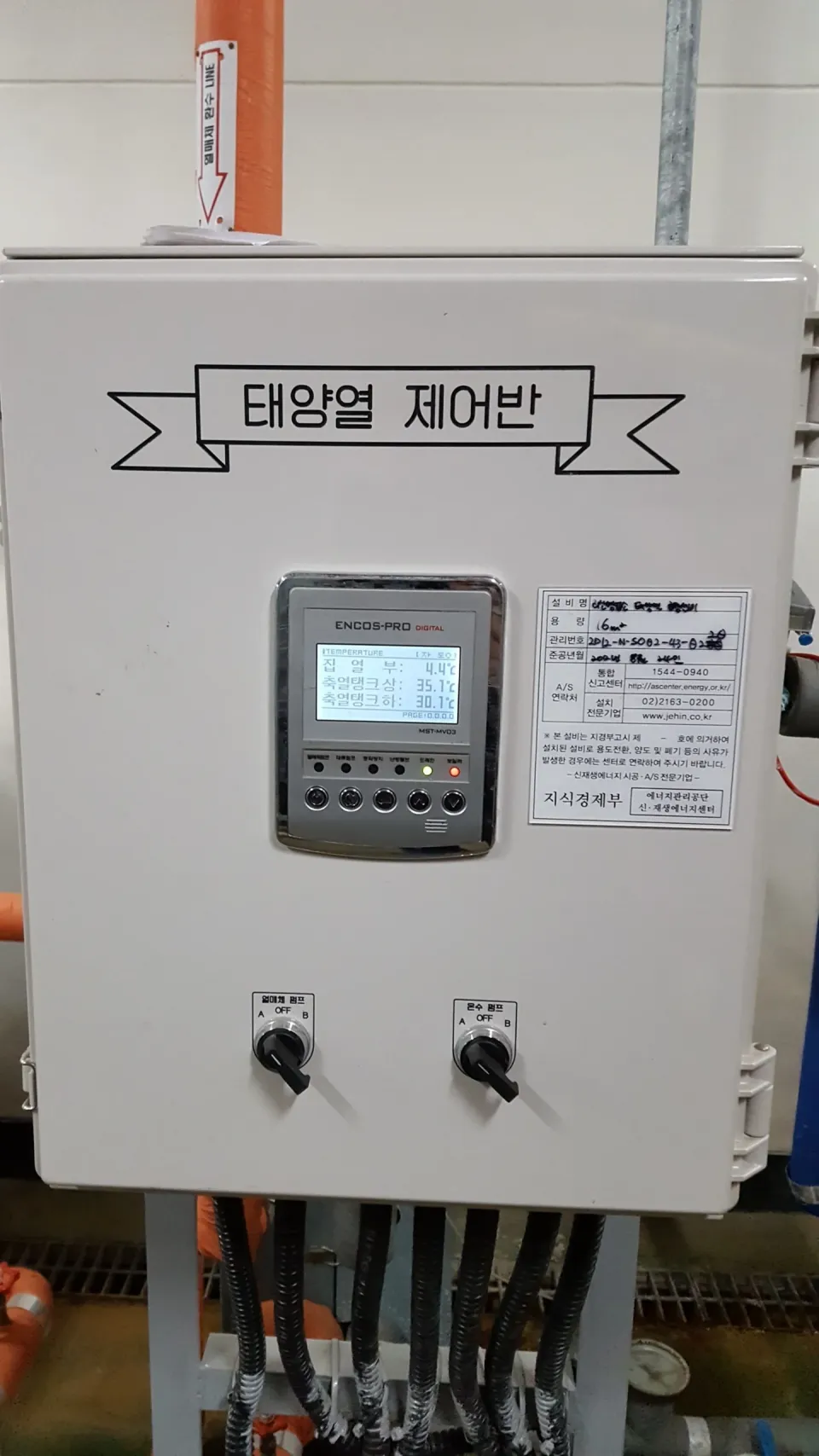

제어반을 새로 설치하는 경우에는 위치와 환경이 장기적인 관리 편의를 좌우합니다. 컨트롤러를 교체하는 경우에는 센서와 배선이 정상인지 먼저 확인해야 같은 증상의 재발을 줄일 수 있습니다.

• 제어반 설치 위치와 환경 확인
• 컨트롤러 입출력 구성 일치 여부
• 센서 종류와 배선 방식 확인
• 펌프와 보조열원 접점 연결 확인

센서와 차온제어는 왜 먼저 점검하나요?

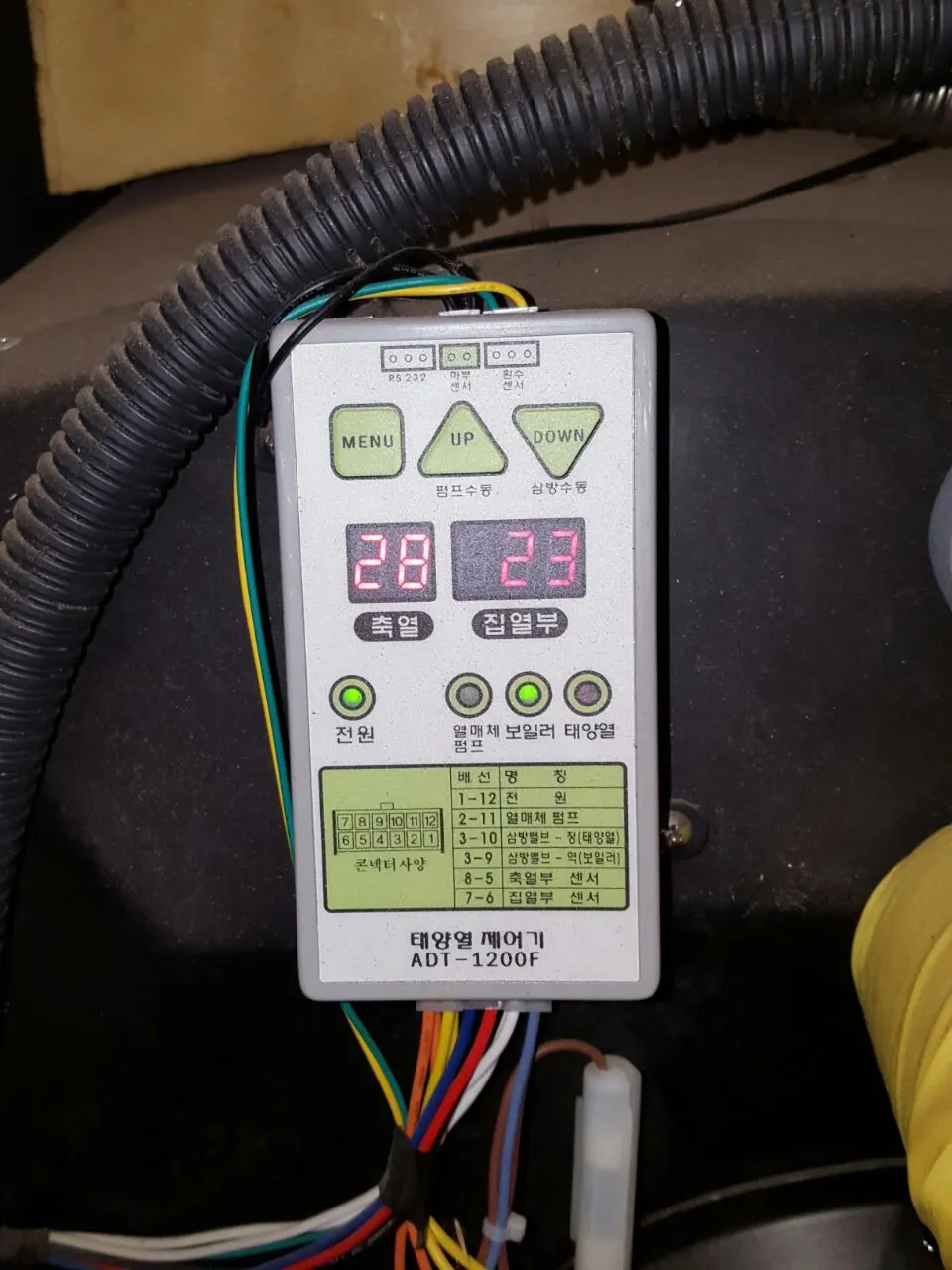

집열기 센서와 축열조 센서의 온도 차이를 기준으로 펌프가 동작하는 방식이 차온제어입니다. 센서 값이 틀리면 제어기는 정상이어도 잘못된 판단을 하게 됩니다.

따라서 증상이 있을 때는 센서 값과 실제 온도를 비교하는 것이 가장 기본적인 첫 단계입니다. 센서 단선, 접촉 불량, 설치 위치 이탈은 흔한 원인 후보입니다.

차온제어는 기동 조건과 정지 조건의 간격이 설비에 맞게 설정되어 있어야 안정적으로 동작합니다. 센서 값과 설정값을 함께 기록해 두면 계절에 따른 변화와 실제 이상을 구분하는 데 도움이 됩니다.

자동운전과 표시 이상은 어떻게 확인하나요?

자동운전은 설정값과 운전 모드가 설비 상태에 맞게 들어 있어야 정상적으로 작동합니다. 수동 운전으로 펌프가 도는지 먼저 보고, 이어서 자동 모드의 기동 조건을 확인하는 순서가 안전합니다.

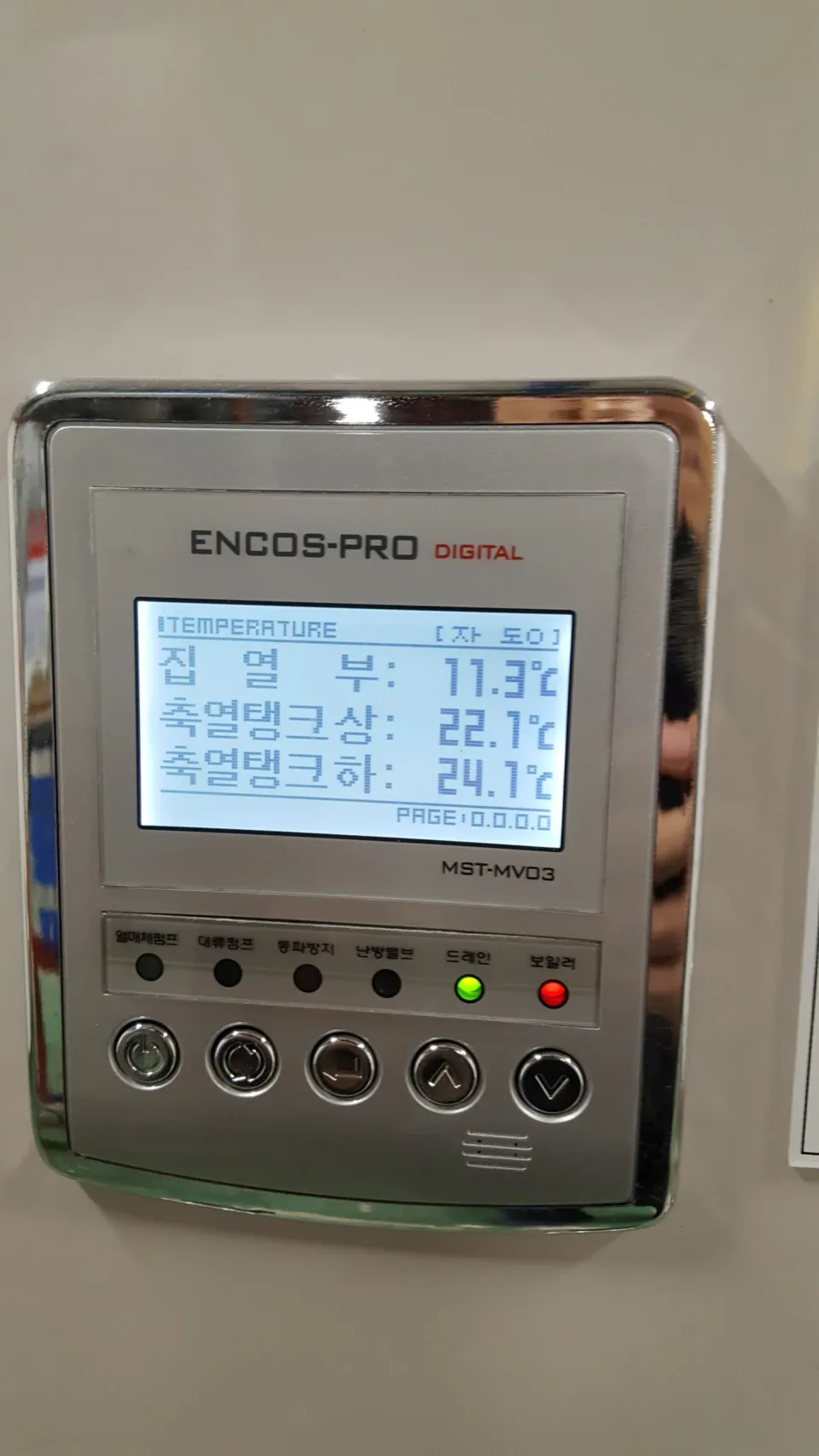

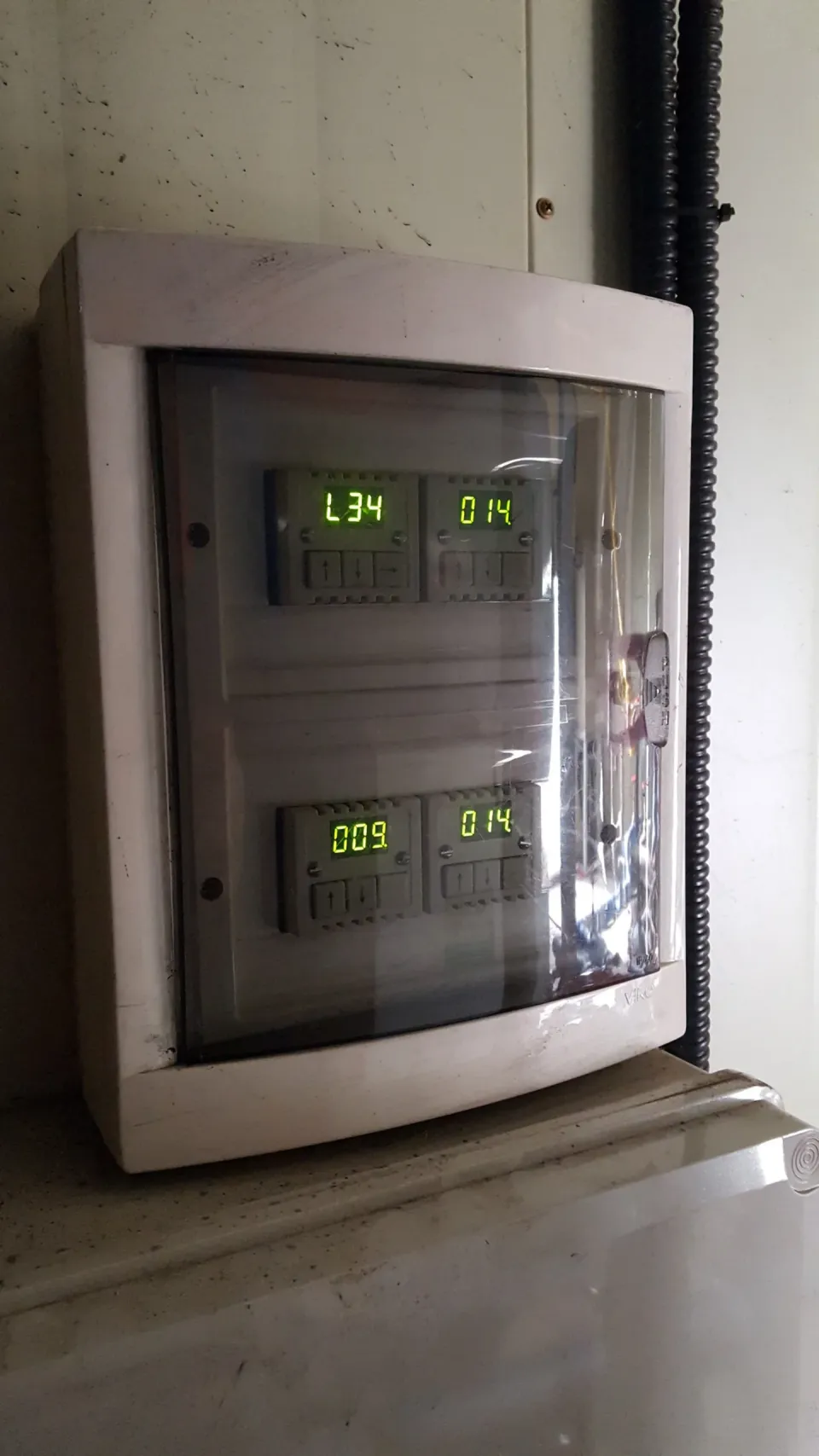

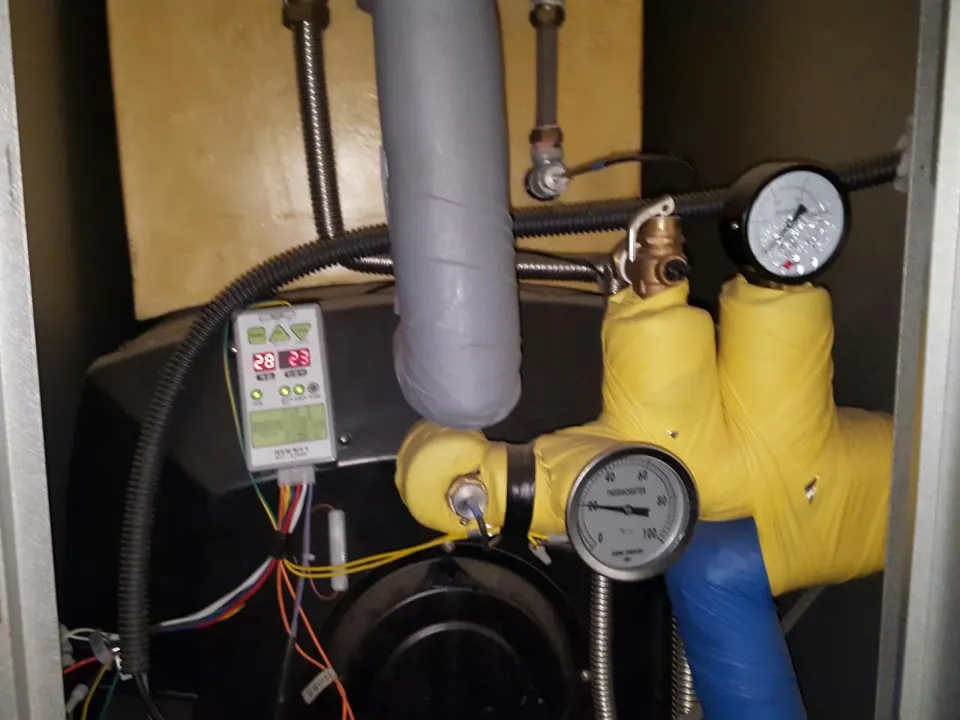

온도 표시가 비정상적으로 높거나 낮게 나오거나 오류 기호가 뜨면 센서, 배선, 제어기 중 어디가 원인인지 구분해야 합니다. 표시값만 믿지 말고 별도 측정과 비교하는 것이 좋습니다.

표시 이상은 센서, 배선, 표시부 중 어디의 문제인지 단계별로 분리해 확인하면 원인이 드러납니다. 자동운전 설정도 변경 이력을 남겨 두면 문제가 생겼을 때 되돌리기 쉽습니다.

고장 진단과 정기점검은 어떻게 연결되나요?

고장 진단은 증상에서 출발해 원인을 좁혀가는 작업이고, 정기점검은 증상이 생기기 전에 이상 징후를 찾는 작업입니다. 두 작업은 같은 점검 항목을 공유하므로 기록을 남겨 두면 서로 도움이 됩니다.

점검 기록에는 날짜, 센서 표시값, 운전 상태, 특이사항을 남기는 것이 좋습니다. 기록이 쌓이면 계절별 변화와 이상 시점을 비교할 수 있어 원인 판단이 쉬워집니다.

점검 중 위험이 따르는 작업은 무리하지 않는 것이 원칙입니다. 전기 작업, 고온 배관 접촉, 지붕 위 작업은 안전 장비와 절차를 갖춘 상태에서 진행해야 하며 확인이 어려우면 현장 점검으로 이어가야 합니다.

• 증상이 있으면 센서 값 비교부터 시작
• 수동 운전과 자동 운전을 나누어 확인
• 배선 단자와 접지 상태 육안 점검
• 점검 기록을 남겨 변화 추적
