태양열난방 설치

태양열난방 설치는 어떤 구성으로 이루어지나요?

태양열난방 설비는 햇빛을 열로 바꾸는 집열기, 열을 옮기는 열매체 순환 계통, 열을 모아 두는 축열조, 난방 배관과 보조열원, 그리고 이를 조절하는 제어 장치로 구성됩니다.

설치는 이 구성 요소가 하나의 계통으로 맞물리도록 순서를 잡는 일입니다. 어느 한 부분만 잘 설치해도 나머지가 맞지 않으면 설비 전체가 제대로 동작하지 않을 수 있습니다.

각 구성 요소는 서로 영향을 주고받습니다. 예를 들어 집열기가 모은 열을 축열조가 받아 주지 못하면 열매체 온도가 불필요하게 높아질 수 있고, 제어기 설정이 맞지 않으면 펌프가 필요 이상으로 돌거나 멈출 수 있습니다. 그래서 설치 계획은 부분이 아니라 계통 전체를 기준으로 세웁니다.

• 집열기와 지지대
• 집열 배관과 순환펌프
• 축열조와 열교환 장치
• 난방 배관과 보조열원 연결
• 차온제어기와 온도센서

설치 전 현장 조사에서는 무엇을 확인하나요?

가장 먼저 설치 위치의 일조 조건을 확인합니다. 주변 건물이나 나무의 그림자, 설치면의 방향과 경사, 구조물의 하중 여건을 살펴봅니다.

기계실의 공간과 기존 난방 설비의 형태도 함께 확인합니다. 기존 보일러가 있는지, 난방 방식이 무엇인지에 따라 연동 방법이 달라지므로 현장 확인이 필요합니다.

집열기 유형은 어떻게 고르나요?

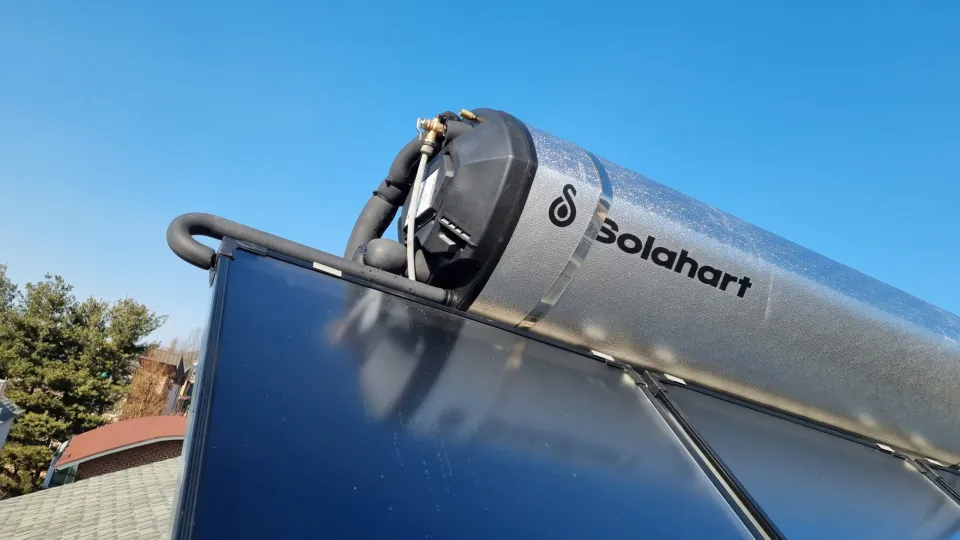

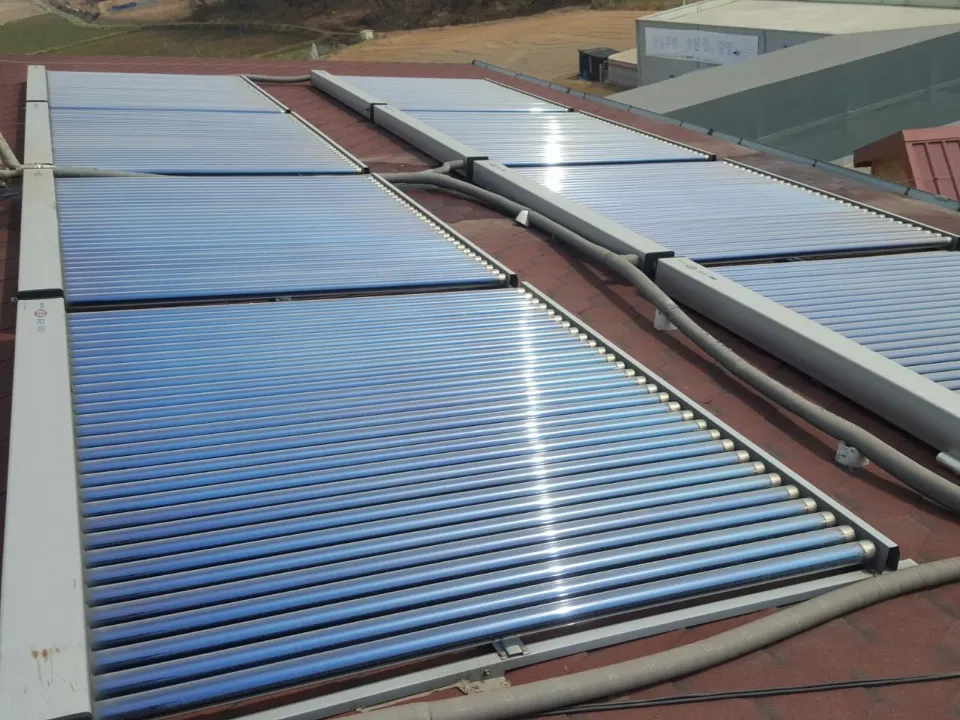

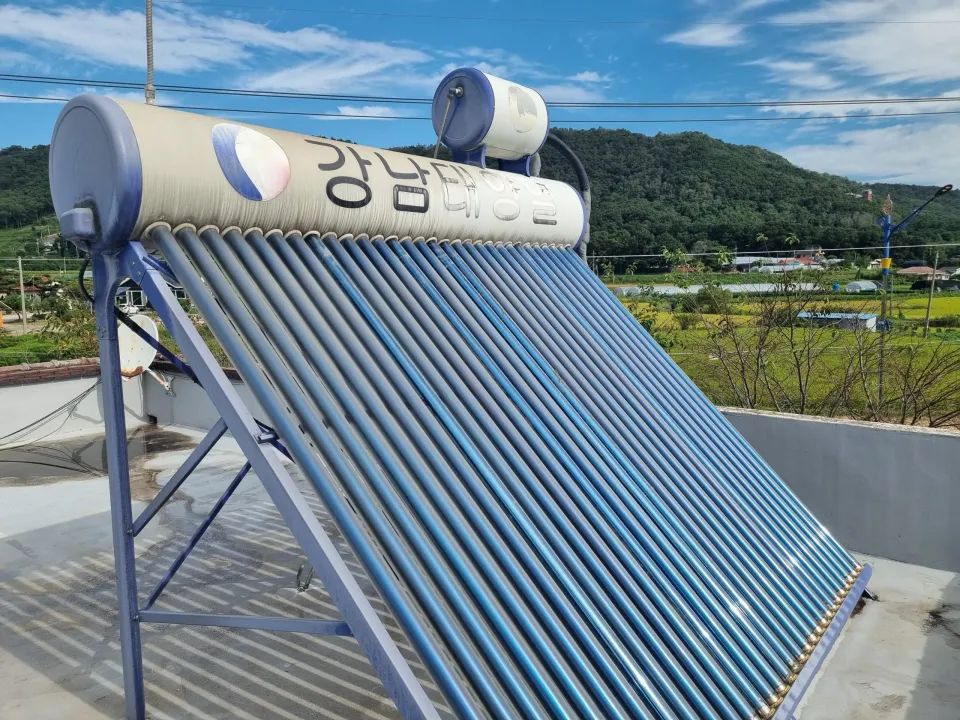

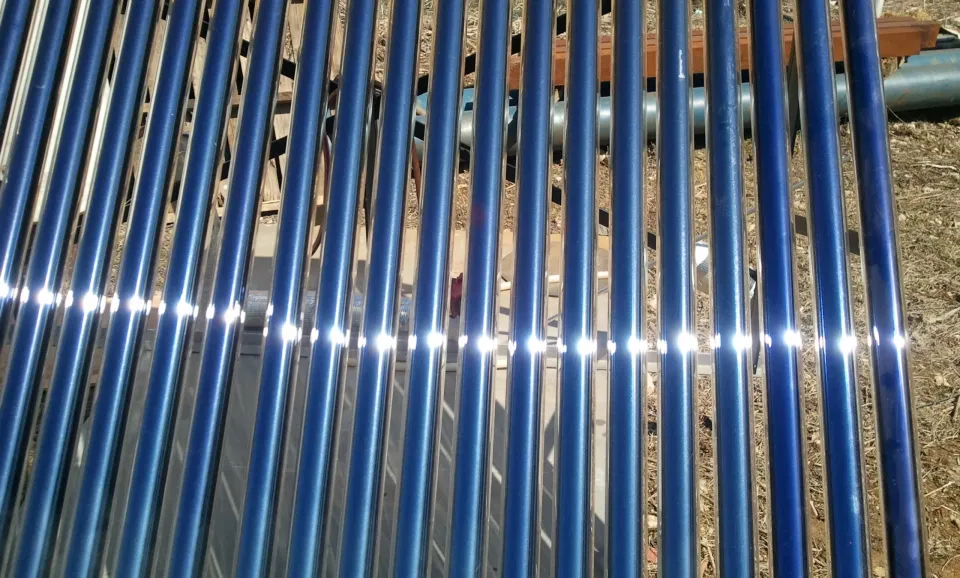

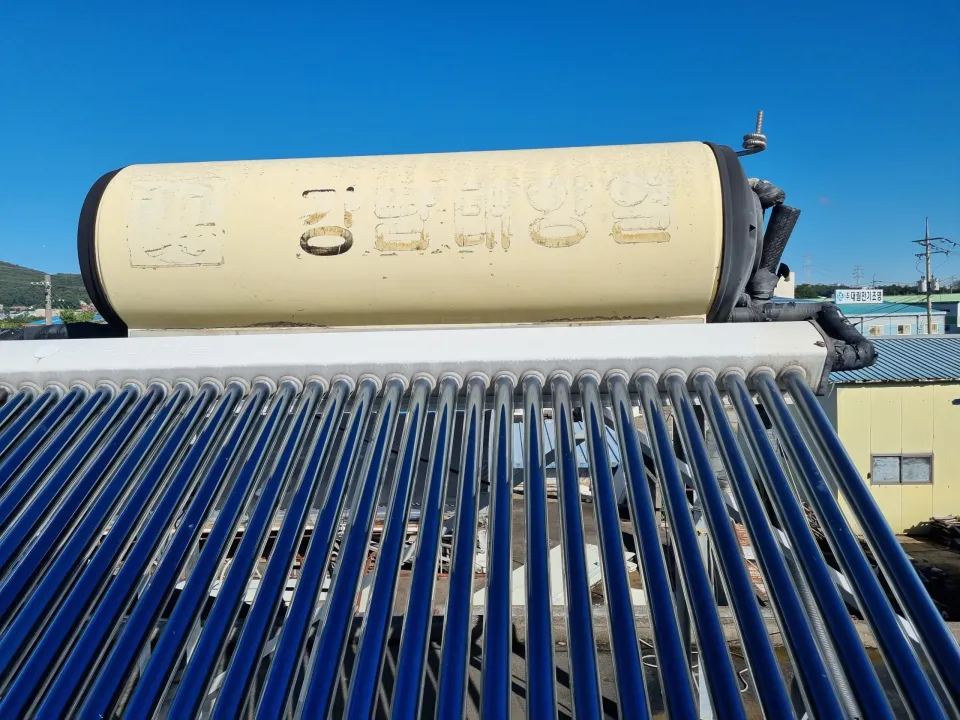

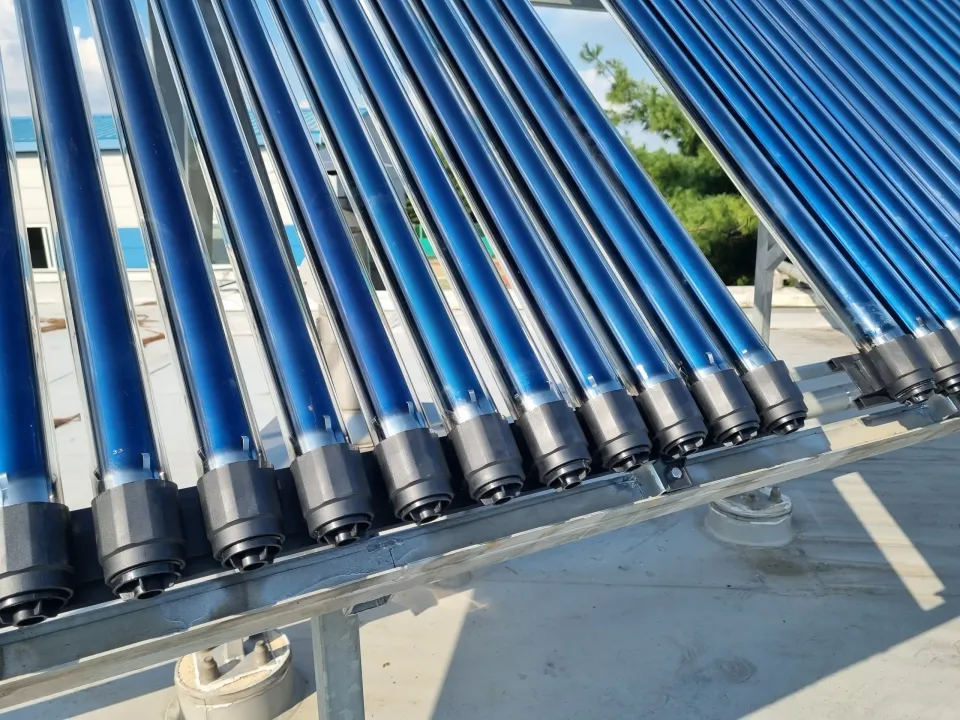

집열기는 크게 진공관형과 평판형으로 나뉩니다. 진공관형은 유리관 내부의 단열 구조가 특징이고, 평판형은 판 형태의 흡열면을 사용합니다.

어느 쪽이 적합한지는 설치 면적, 지붕 구조, 사용 목적, 기존 설비와의 호환성에 따라 달라집니다. 제조사 사양을 기준으로 현장 조건과 함께 판단합니다.

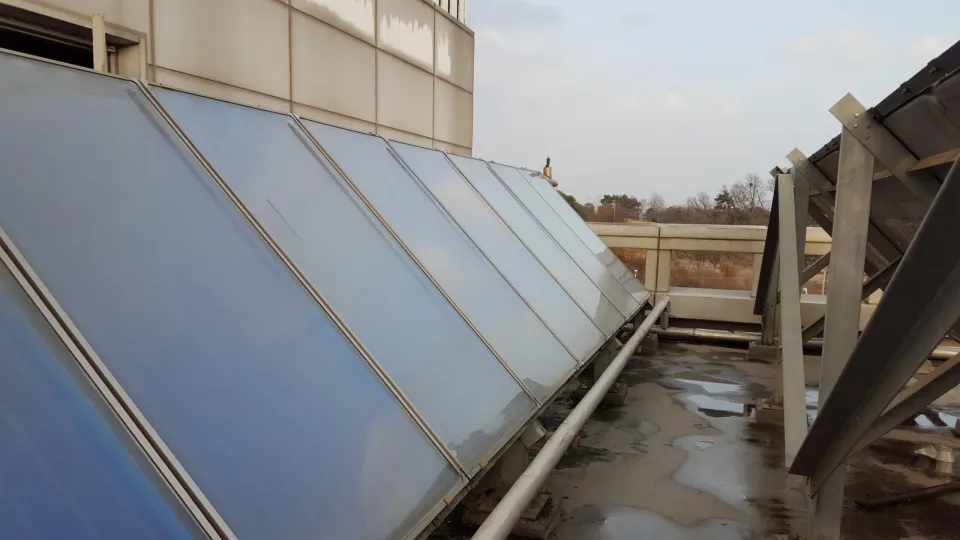

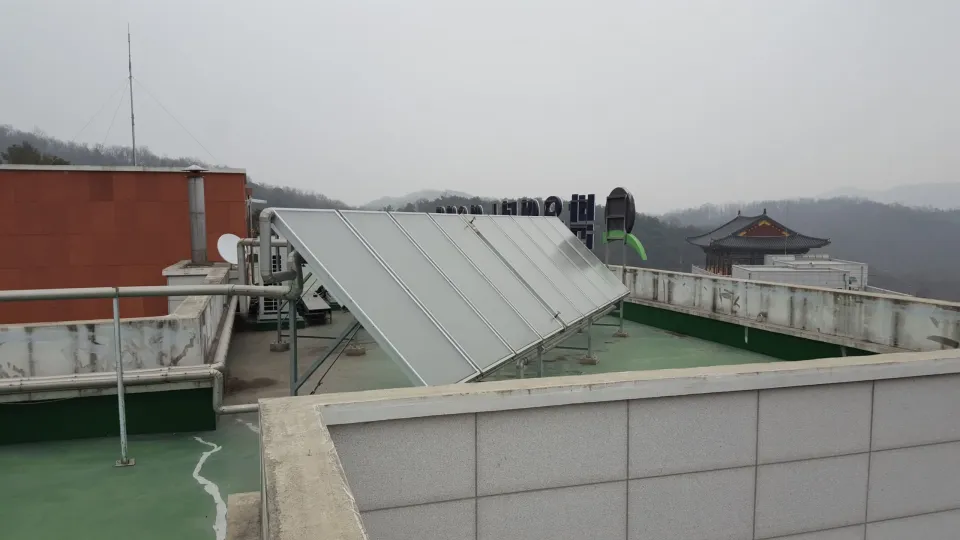

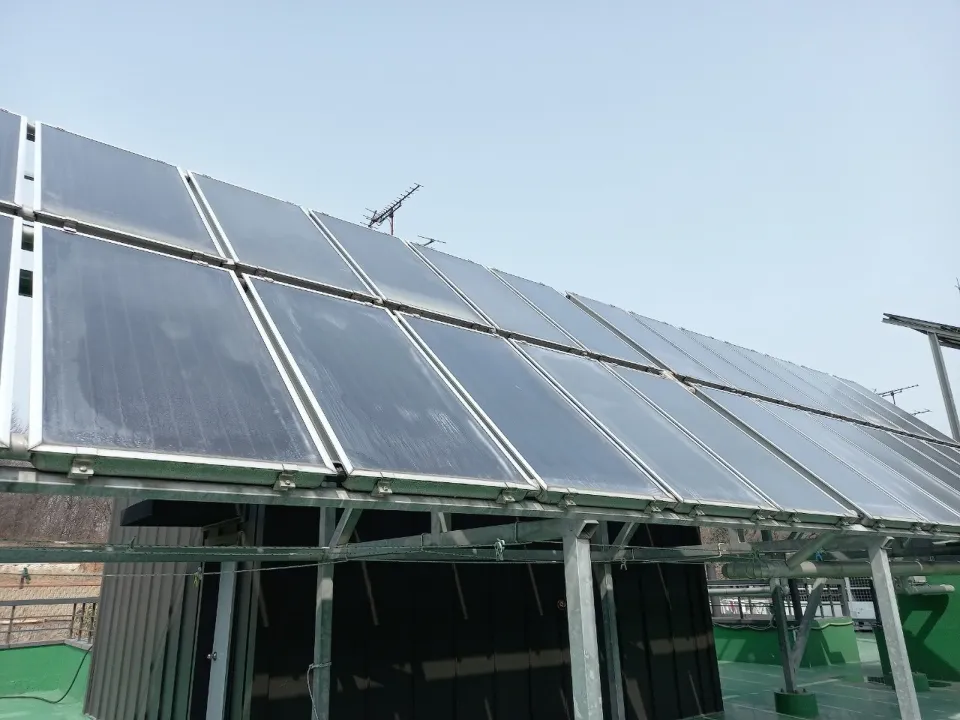

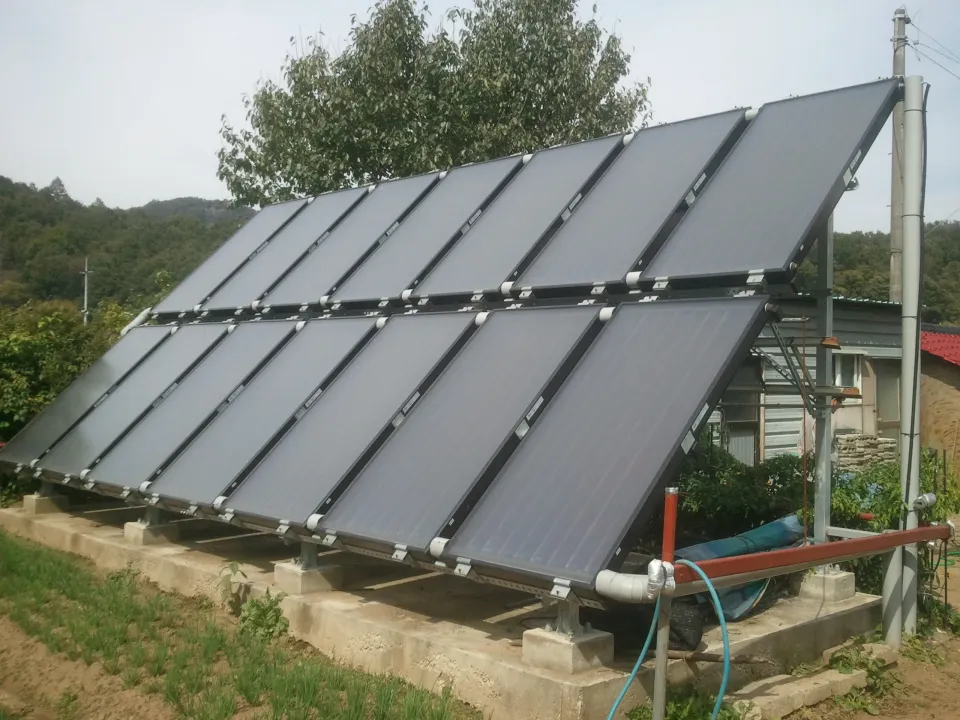

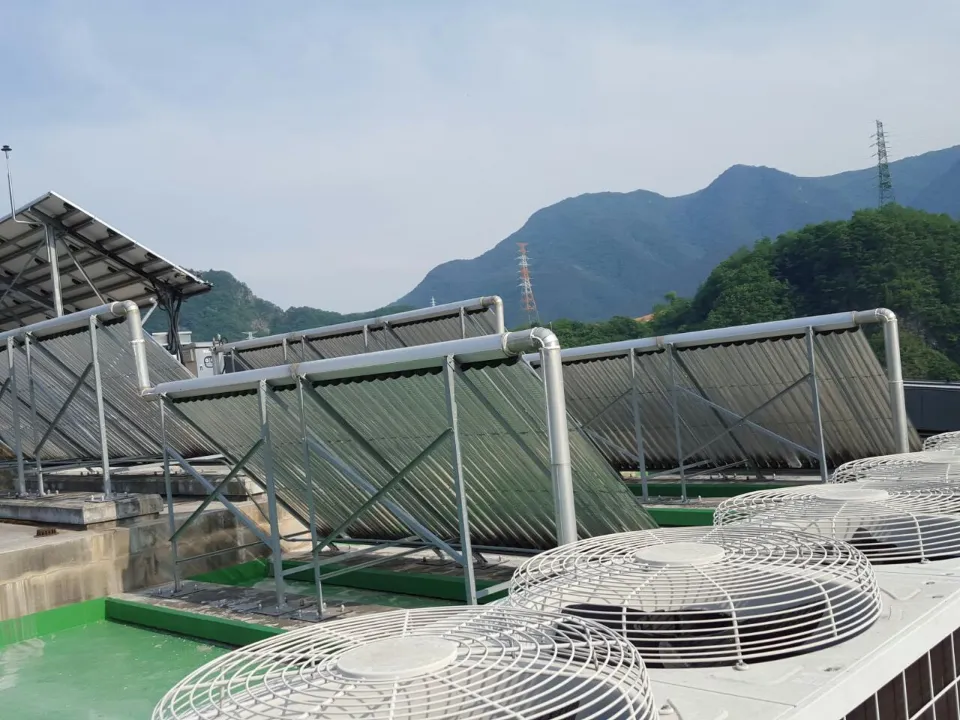

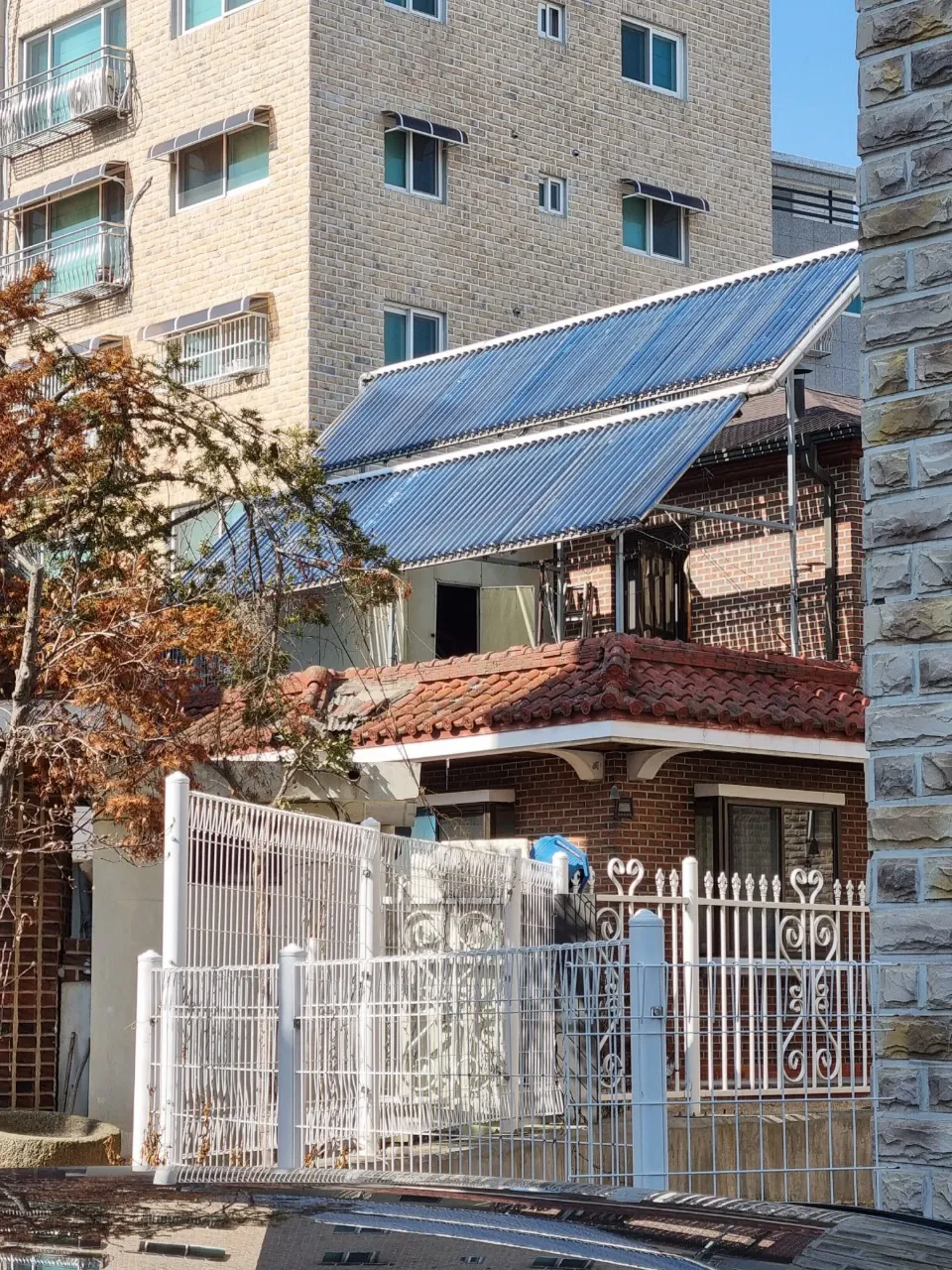

설치 위치는 지붕, 옥상, 마당의 지상 거치 등으로 나뉘며, 위치마다 고정 방법과 배관 경로가 달라집니다. 이 그룹의 상세 글에서는 설치 준비, 시공 공정, 집열기 설치, 옥상과 지붕 설치, 집열기 유형, 지지대, 교체를 각각 따로 다룹니다.

배관과 축열, 제어는 어떤 순서로 연결하나요?

집열기가 고정되면 집열 배관을 연결하고, 열매체가 흐르는 순환 계통에 순환펌프, 팽창탱크, 안전밸브, 공기빼기 장치를 구성합니다. 이어서 축열조와 열교환 계통을 연결합니다.

그다음 난방 배관과 보조열원을 연결하고, 온도센서와 차온제어기를 설치해 자동으로 운전되도록 설정합니다. 배관에는 보온 작업을 하여 열 손실과 동파 위험을 줄입니다.

배관 연결에서는 방향과 높낮이, 공기가 모이는 위치를 고려해야 합니다. 공기가 고이면 순환이 막히거나 소음이 생길 수 있어 공기 제거 장치를 적절한 위치에 두고, 열팽창과 압력 변화를 받아 주는 팽창탱크와 안전밸브를 계통 규모에 맞게 구성합니다.

• 열매체 충전 전 압력 시험
• 공기 제거와 순환 확인
• 센서 배선과 제어 설정
• 보온재 마감

시운전과 인수 점검에서는 무엇을 보나요?

시운전에서는 집열기에서 축열조까지 열매체가 정상적으로 순환하는지, 접속부에 누수가 없는지, 제어기가 설정대로 펌프를 가동하고 멈추는지 확인합니다.

설치 후에는 정기 점검 항목과 이상 징후 확인 방법을 안내받아 두는 것이 좋습니다. 초기 운전 기간에는 압력과 온도 변화를 관찰하여 미세한 이상을 일찍 발견할 수 있습니다.

설치가 끝난 뒤에는 설치 범위와 구성 요소, 설정값을 정리한 기록을 보관해 두면 이후 점검과 교체 때 큰 도움이 됩니다. 설비 유형마다 점검 항목이 다르므로 제조사 안내서도 함께 보관하는 것이 좋습니다.
