태양열 순환장치

태양열 순환장치는 어떤 부품으로 이루어지나요?

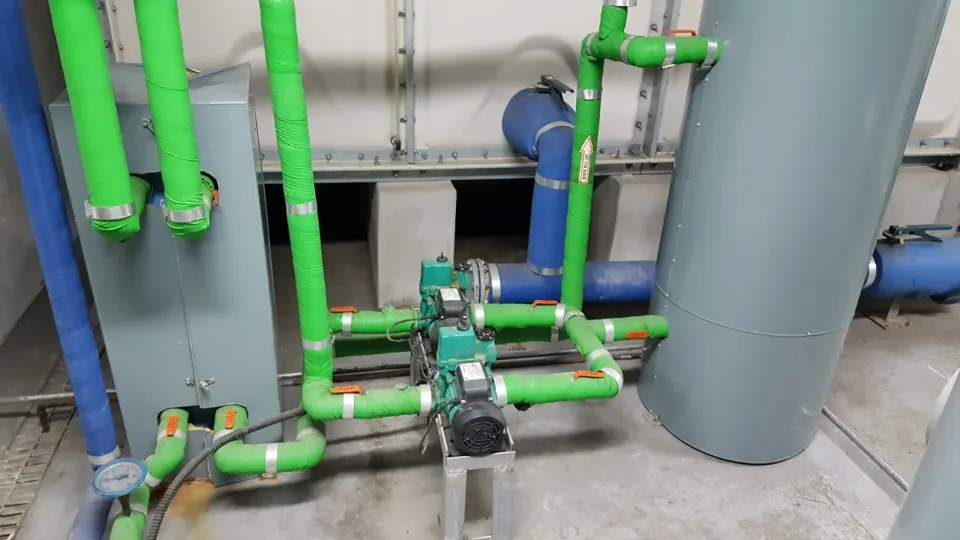

순환장치의 중심은 열매체를 움직이는 순환펌프입니다. 집열기와 축열조 사이를 잇는 집열 순환 회로와, 축열조에서 난방 배관으로 열을 보내는 난방 순환 회로로 나누어 보는 경우가 많습니다.

여기에 팽창탱크, 안전밸브, 압력계, 에어벤트, 온도센서, 차온제어기가 더해집니다. 직결식인지 간접식인지, 열매체로 물을 쓰는지 부동액을 쓰는지에 따라 부품 구성이 달라집니다.

순환장치는 한 부품만 따로 보기보다 회로 전체의 균형으로 이해해야 합니다. 펌프가 정상이어도 공기나 압력 문제가 있으면 열 전달이 약해지고, 제어기 설정이 어긋나면 펌프가 필요한 때 움직이지 않을 수 있습니다.

• 순환펌프: 열매체를 회로 안에서 이동시킴

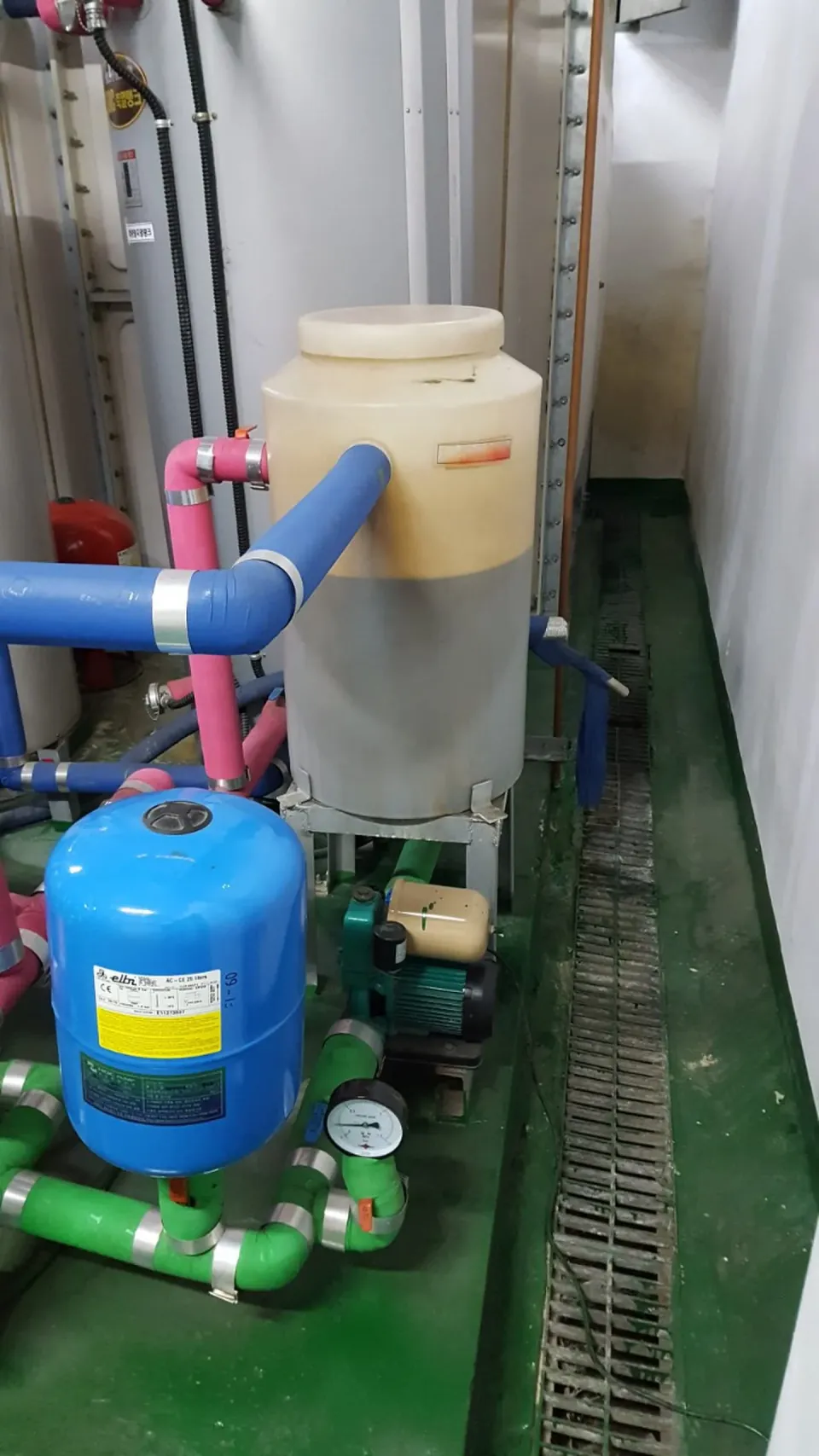

• 팽창탱크: 온도 변화에 따른 열매체 부피 변화를 흡수
• 안전밸브와 압력계: 회로 압력의 이상 상승을 막고 상태를 표시
• 온도센서와 제어기: 펌프의 기동과 정지를 판단

순환장치에서 문제가 생기면 어떤 증상이 나타나나요?

순환 계통의 이상은 대개 열이 전달되지 않는 형태로 드러납니다. 집열기는 뜨거운데 축열조 온도가 오르지 않거나, 펌프에서 평소와 다른 소리가 나거나, 압력계 지침이 일정하지 않은 경우가 대표적입니다.

원인은 펌프 자체의 문제, 공기 혼입, 압력 부족, 밸브 개폐 상태, 센서 오차 등으로 나뉩니다. 한 가지 증상에도 원인이 여럿일 수 있어 순서대로 확인하는 절차가 필요합니다.

증상을 기록할 때는 발생 시각, 날씨, 집열기와 축열조의 표시 온도, 압력계 값을 함께 적어 두는 것이 좋습니다. 이런 기록은 원인 구분에 큰 도움이 됩니다.

순환장치 점검은 어떤 순서로 하나요?

먼저 육안으로 누수, 보온 손상, 밸브 위치를 확인하고, 다음으로 압력과 펌프 작동 상태를 살핍니다. 이어 제어기의 온도 표시와 펌프 기동 조건이 맞는지 비교합니다.

정확한 기준값은 설비 유형과 제조사 사양에 따라 다르므로 현장 확인이 필요합니다. 아래 항목별 상세 페이지에서 설치, 교체, 증상별 점검을 나누어 설명합니다.

점검 중에는 고온의 열매체와 가압된 배관, 전기 부품이 있어 화상과 감전 위험이 따릅니다. 개방이나 결선 작업은 안전 절차를 갖춘 인력이 진행해야 합니다.

• 설치와 교체 판단: 펌프 위치, 방향, 교체 시기 확인
• 집열 회로와 난방 회로: 역할과 점검 포인트 구분
• 증상별 점검: 작동불량, 소음, 순환불량
• 압력 계통: 팽창탱크와 회로 압력 확인

설치와 교체 단계에서는 무엇을 확인하나요?

펌프를 설치하거나 교체할 때는 흐름 방향, 설치 높이, 배관 연결 규격, 전원 사양, 차단밸브 위치를 먼저 확인합니다. 열매체 종류와 사용 온도 범위에 맞는 펌프인지도 살펴야 합니다.

교체 후에는 공기 빼기와 압력 재확인, 시운전 순서가 이어집니다. 이 과정을 생략하면 설치 직후부터 순환불량이 생길 수 있습니다.

교체나 보수 뒤에는 반드시 공기 빼기, 압력 확인, 자동 운전 확인을 거쳐야 합니다. 이 세 가지를 생략하면 작업 직후에 같은 증상이 다시 나타날 수 있습니다.

정기적으로 살펴야 할 항목은 무엇인가요?

순환장치는 눈에 띄는 고장 없이 서서히 성능이 떨어지는 경우가 있습니다. 압력의 변화 추세, 펌프 소리, 배관 표면 온도 분포, 제어기 표시값을 계절마다 기록해 두면 이상을 일찍 알아차릴 수 있습니다.

특히 겨울 전에는 동파와 열매체 상태를, 여름 전에는 과열 대비와 팽창탱크 상태를 살피는 것이 일반적인 관리 방향입니다. 실제 점검 주기는 설비 사양에 따릅니다.

관리 기록이 쌓이면 계절별 압력 추세와 펌프 상태를 비교할 수 있어 갑작스러운 고장을 줄이는 데 도움이 됩니다. 기록 항목은 단순하게 정해 꾸준히 이어가는 방식이 좋습니다.

• 겨울 전: 열매체 상태, 보온, 배관 누수 확인
• 여름 전: 과열 대비, 팽창탱크, 안전밸브 확인
• 수시: 펌프 소음, 진동, 압력계 변화 기록
