태양의 열로,
공간을 따뜻하게.
태양열난방은 집열기가 모은 햇빛의 열을 열매체로 순환시켜 축열조에 저장하고 난방 배관과 보조열원으로 공급하는 난방 방식입니다. 설치부터 점검까지 6개 주제로 정리했습니다.
Service Topics
태양열난방
6가지 주제
집열기 설치부터 축열탱크, 보일러 연동, 순환장치, 배관공사, 제어·점검까지 설비 구성 요소별로 정리한 안내 페이지입니다.
전체 서비스 보기
01태양열난방 설치
태양열난방 설치는 크게 5단계의 공정으로 이루어집니다.
02태양열 축열탱크
태양열 축열탱크는 집열기에서 얻은 열을 저장했다가 난방과 온수에 나누어 쓰게 하는 핵심 장치입니다.
03태양열 보일러 연동
태양열 보일러 연동은 태양열 열량을 우선 사용하고, 부족한 만큼만 보일러가 보충하도록 축열조·배관·제어…
04태양열 순환장치
태양열 순환장치는 집열기에서 얻은 열을 열매체로 실어 축열조와 난방 배관까지 전달하는 설비입니다.
05태양열 배관공사
태양열 배관공사는 집열기에서 기계실, 난방 배관까지 열매체가 지나는 길을 구간별로 나누어 시공하는 작업…
06태양열 제어·점검
태양열난방의 제어·점검은 온도센서, 차온제어기, 제어반 배선, 정기점검의 4가지 축으로 나누어 확인합니…
Field Photos
시공 현장 사진

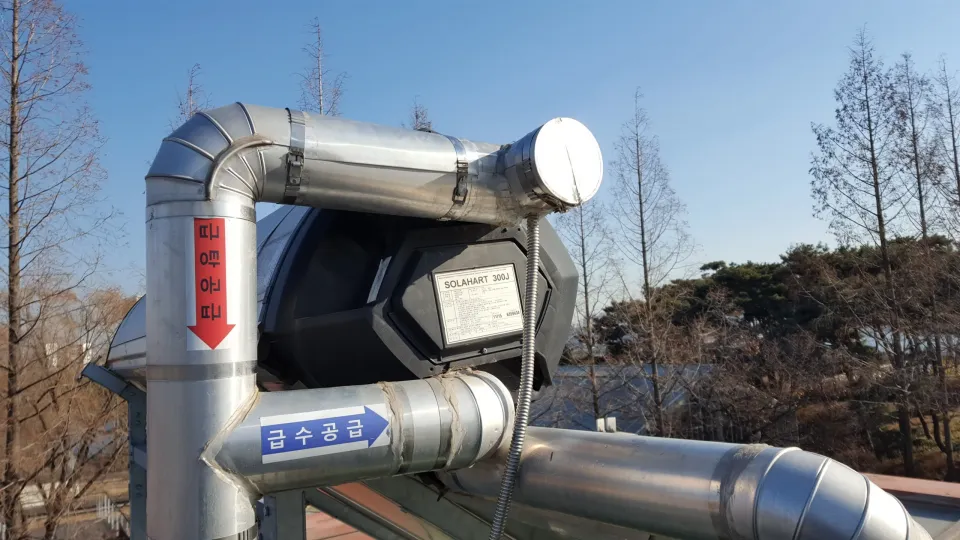

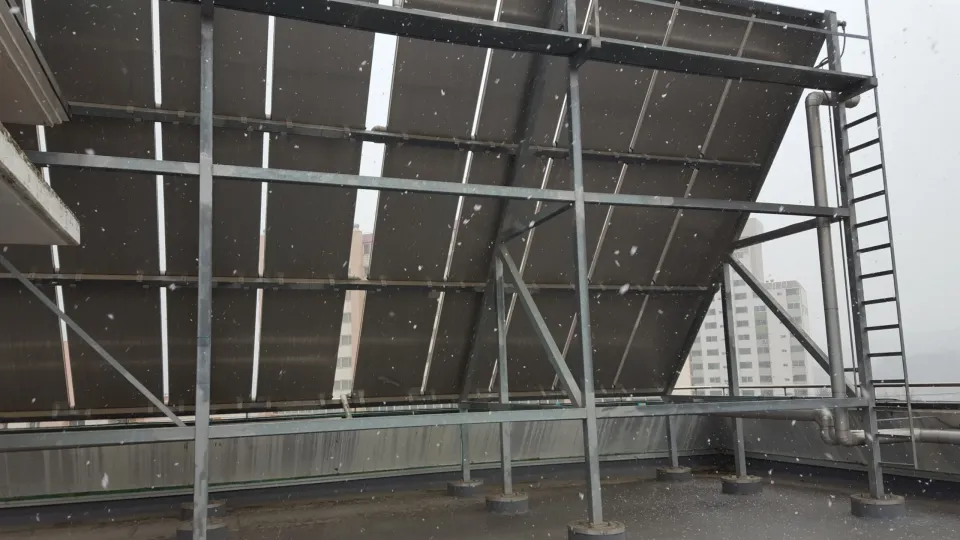

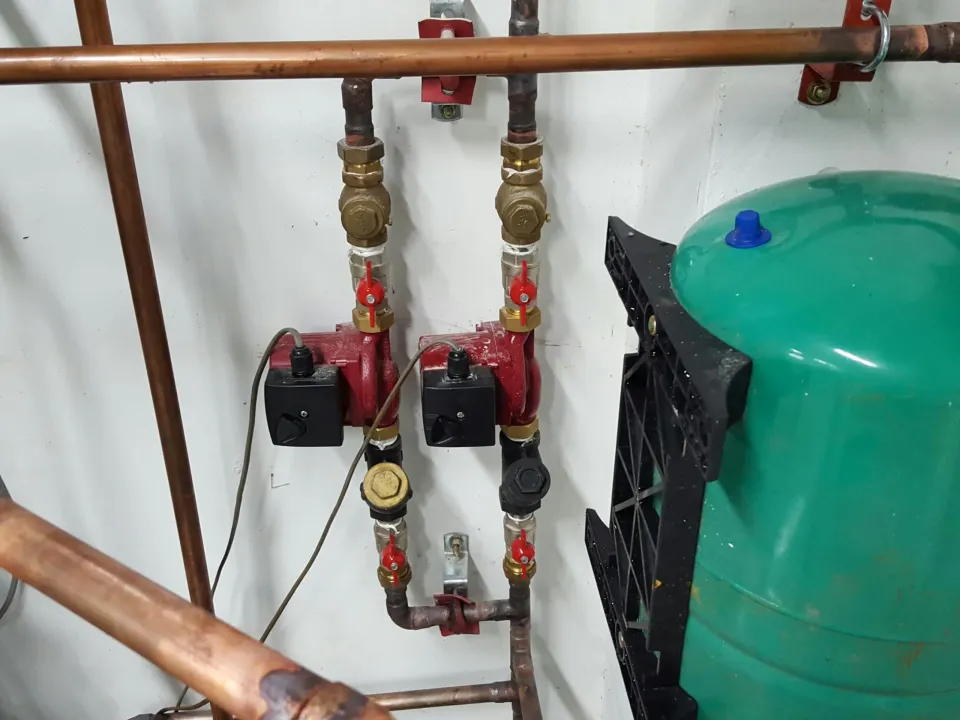

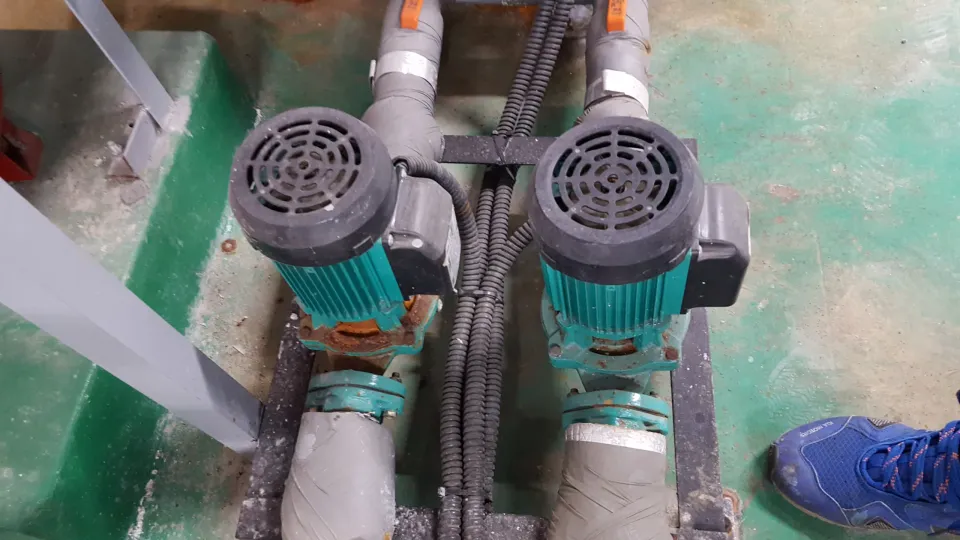

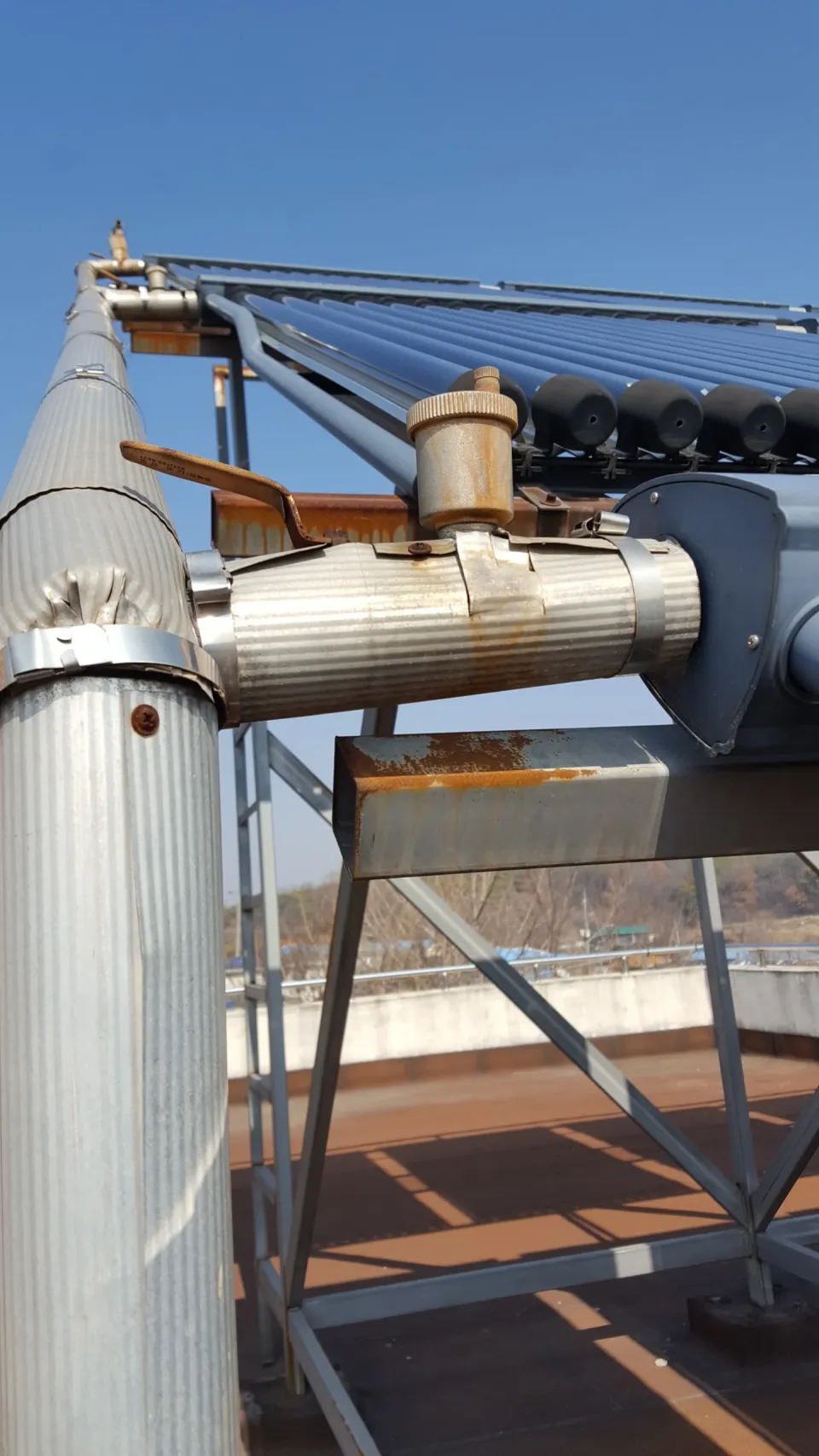

실제 설비 현장에서 촬영한 사진을 현장 확인, 집열기·지지대, 배관, 축열조, 순환·제어, 점검 순서로 정리했습니다. 사진에 나타난 설비만 표기하며, 구성은 현장과 설비 유형에 따라 다를 수 있습니다.
A Warmer Life with the Sun
햇빛으로 만드는
더 따뜻한 난방

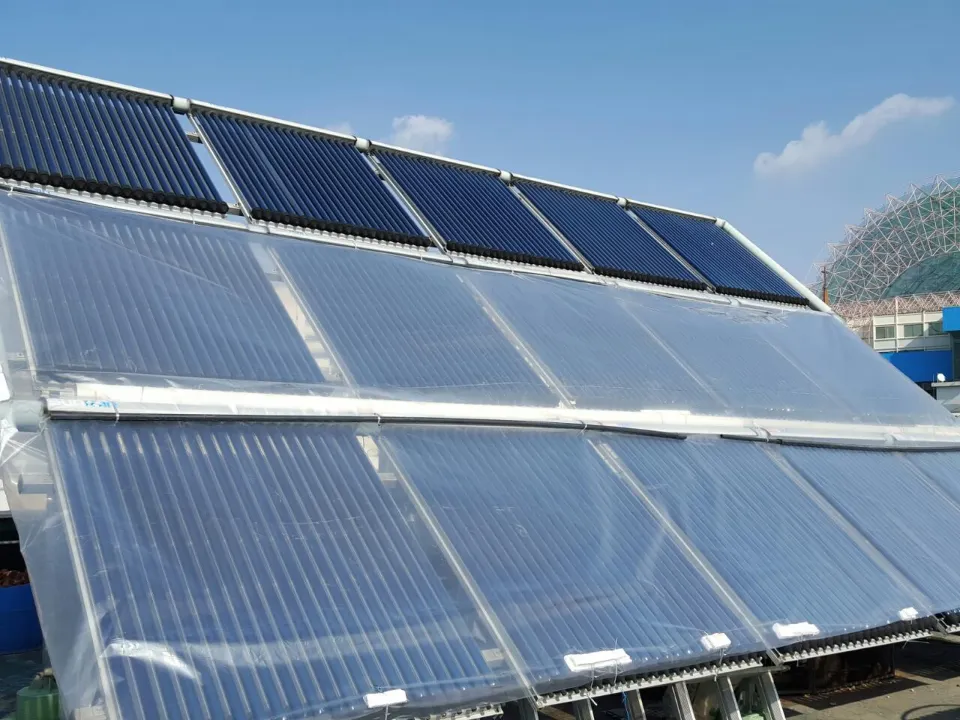

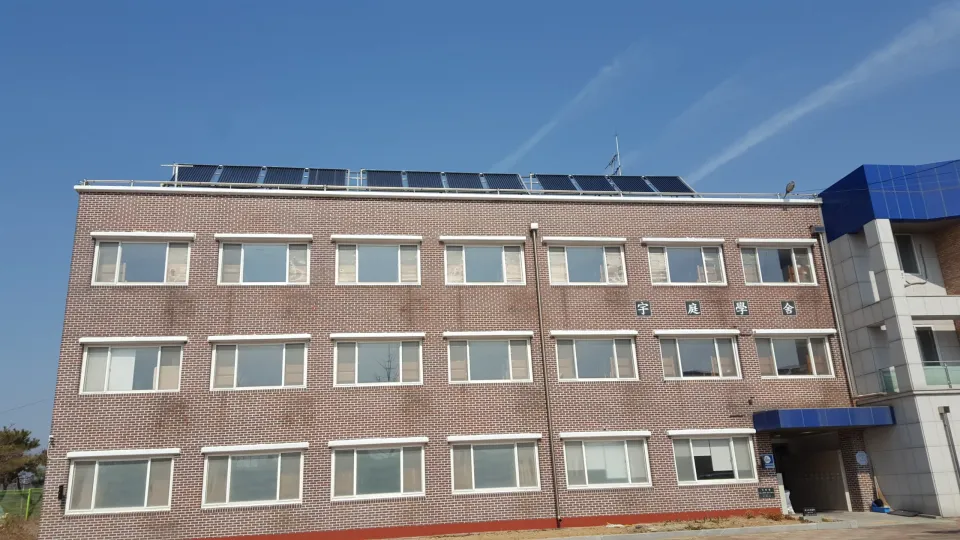

태양열난방은 지붕이나 옥상, 지상에 설치한 집열기로 햇빛의 열을 모아 건물의 난방에 활용하는 설비입니다. 집열기에서 데워진 열매체가 배관을 따라 순환하며 축열조에 열을 전달하고, 저장된 열은 난방 배관으로 공급됩니다.
일조가 부족한 시간대에는 기존 보일러 같은 보조열원이 부족한 열을 채우도록 연동하는 경우가 많습니다. 어떤 구성이 맞는지는 건물 구조, 난방 방식, 설치 공간, 음영 조건에 따라 달라지므로 현장 확인을 먼저 합니다.
자세히 보기
작업 범위
- 집열기·지지대방향·각도·고정 방식 검토
- 축열탱크용량 선정과 보온·압력 점검
- 보일러 연동보조열원과 난방 회로 연결
- 순환장치순환펌프·팽창탱크 점검
- 배관·보온집열·난방 배관과 동파 대비
- 제어·점검센서·제어기·정기 점검
Application
설치 공간에 맞춰
구성을 검토합니다

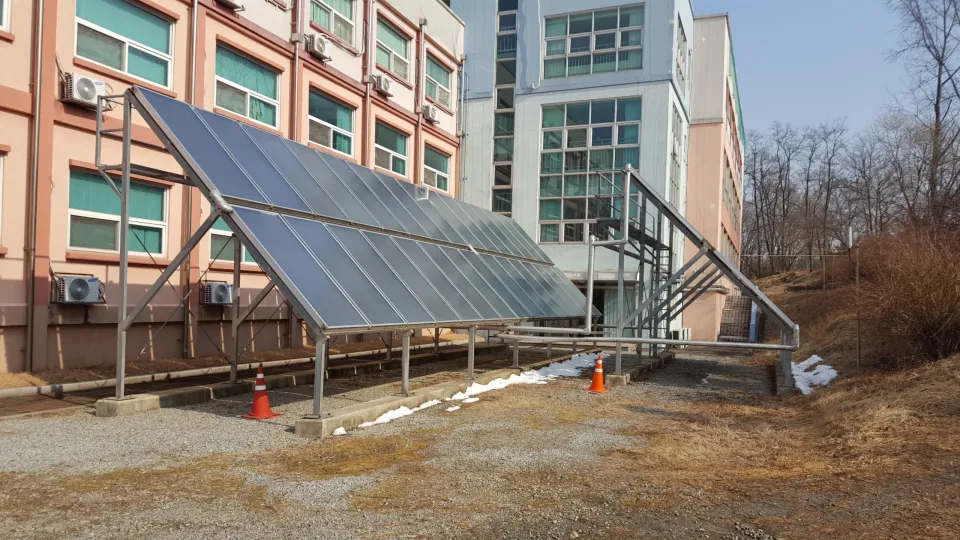

집열기를 놓는 위치에 따라 지지대 방식과 배관 경로가 달라집니다.
System
태양의 열이
난방이 되는 과정
집열 → 순환 → 축열 → 난방 공급 → 제어. 다섯 가지 흐름으로 태양열난방의 구성을 이해할 수 있습니다.
- 01 태양열 집열집열기집열기가 햇빛을 흡수해 내부 열매체를 데웁니다.
- 02 열에너지 저장축열조순환펌프가 보낸 열을 축열조에 모아 필요할 때 사용합니다.
- 03 난방 공급난방 배관·보조열원저장된 열을 난방 배관으로 전달하고 부족분은 보조열원이 채웁니다.
| 구성 요소 | 하는 일 | 점검 포인트 |
|---|---|---|
| 집열기 | 햇빛을 흡수해 열매체를 데움 | 오염, 파손, 고정 상태, 음영 |
| 집열 배관·열매체 | 집열기와 축열조 사이로 열을 운반 | 누수, 보온 마감, 열매체 상태 |

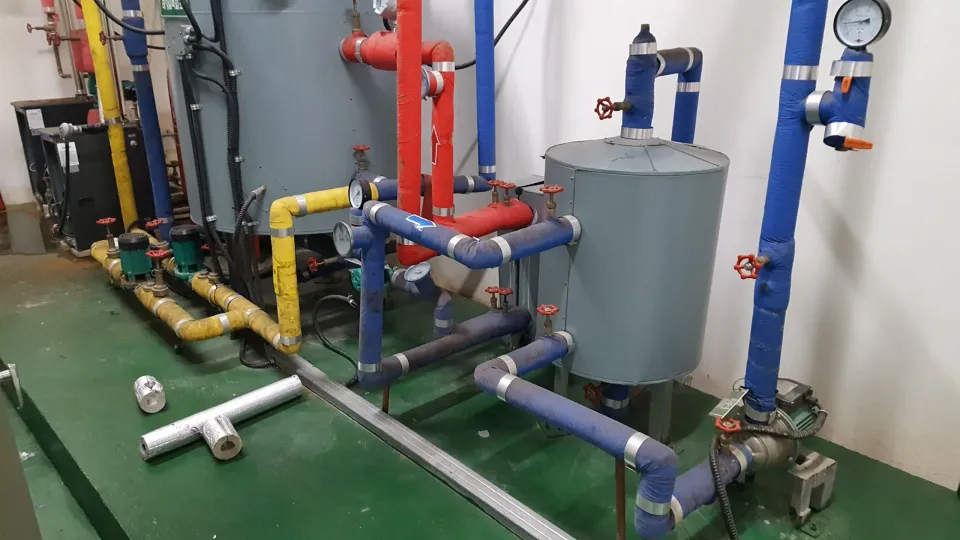

| 순환펌프 | 열매체를 회로에 순환시킴 | 작동음, 진동, 공기 혼입 |
| 팽창탱크·안전밸브 | 온도 변화에 따른 압력을 흡수 | 압력 범위, 밸브 작동 상태 |

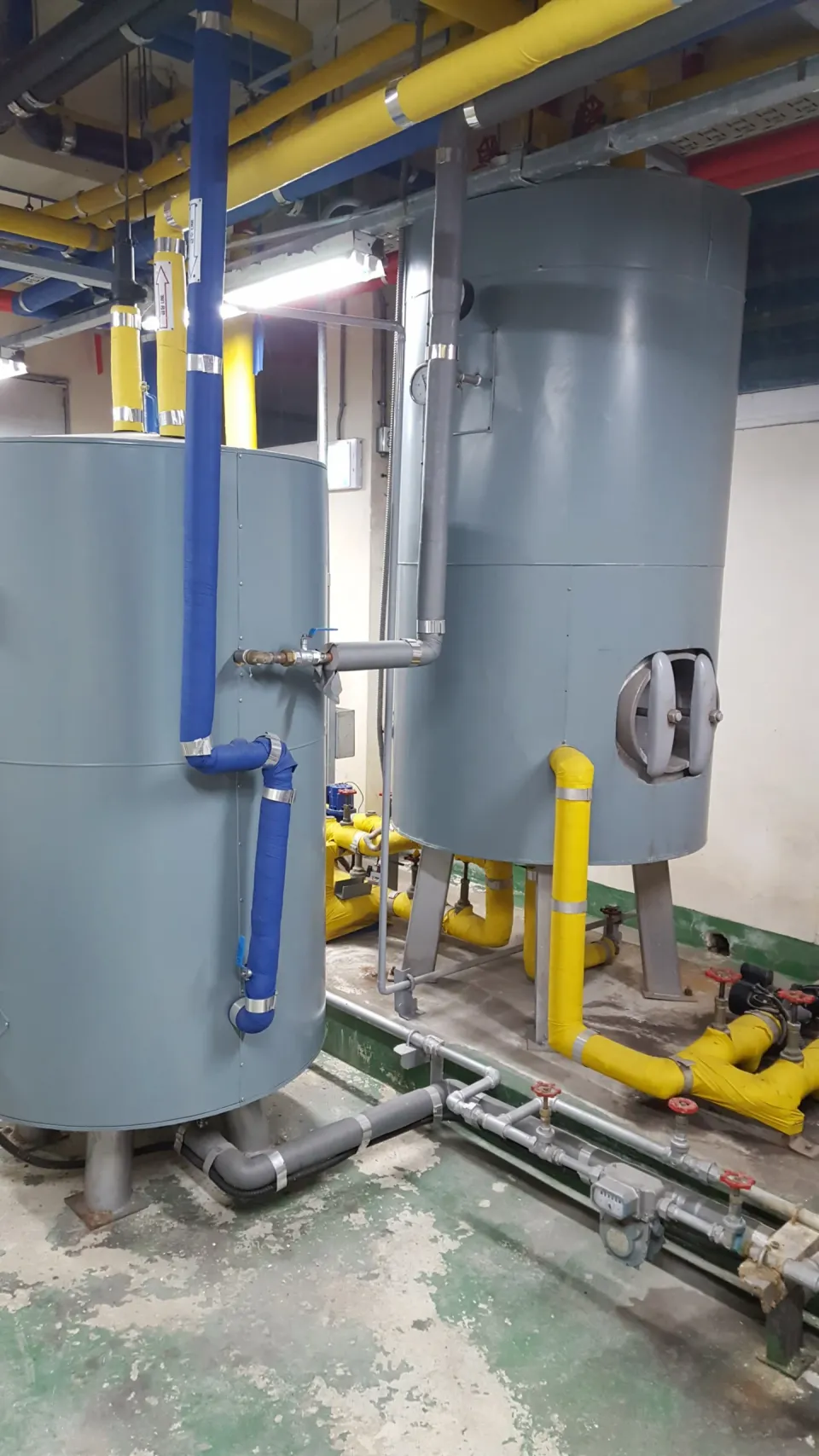

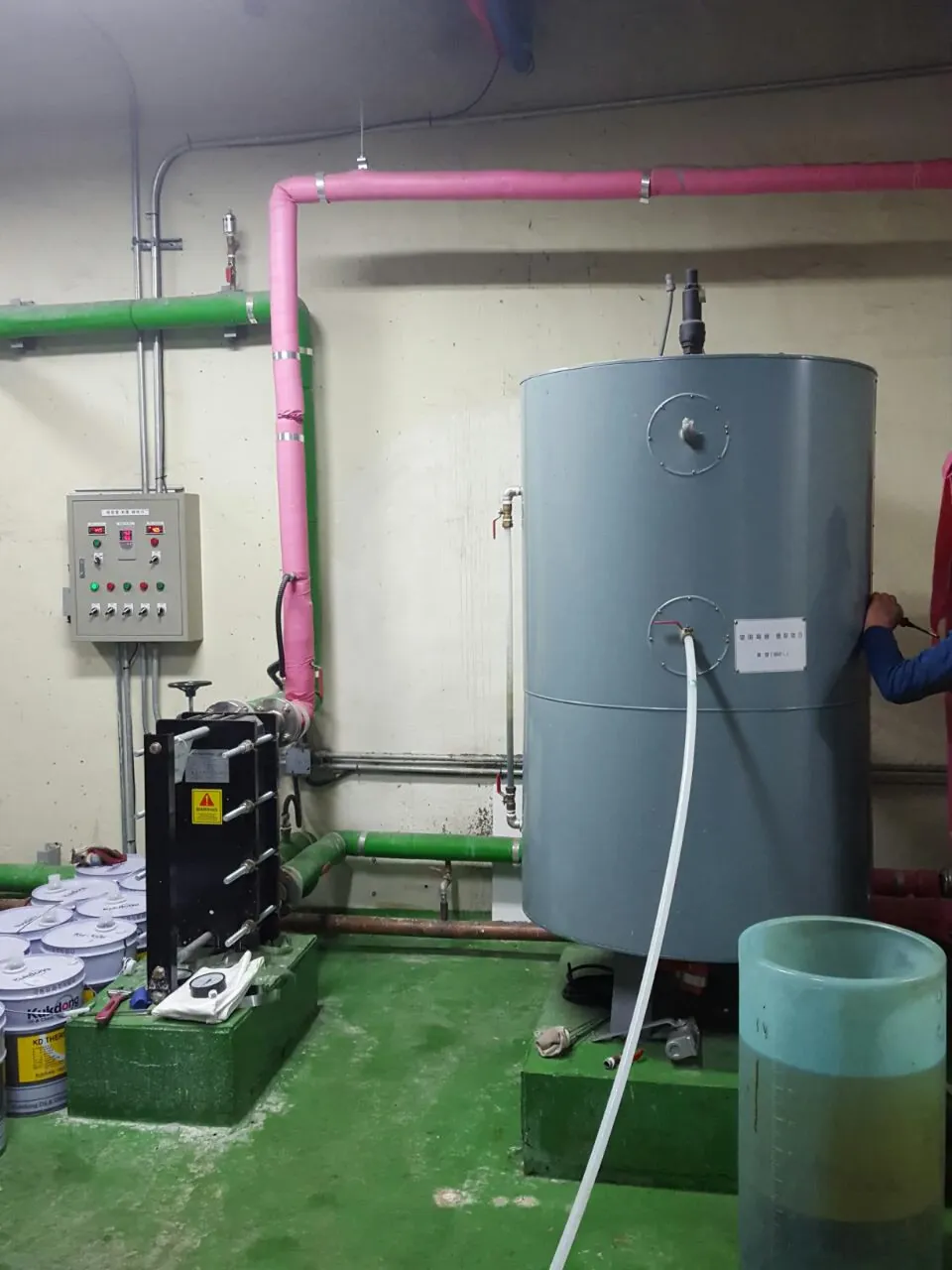

| 축열조 | 데워진 열을 저장 | 보온, 누수, 온도 분포 |
| 보조열원(보일러) | 일조가 부족할 때 열을 보충 | 연동 신호, 작동 순서 |

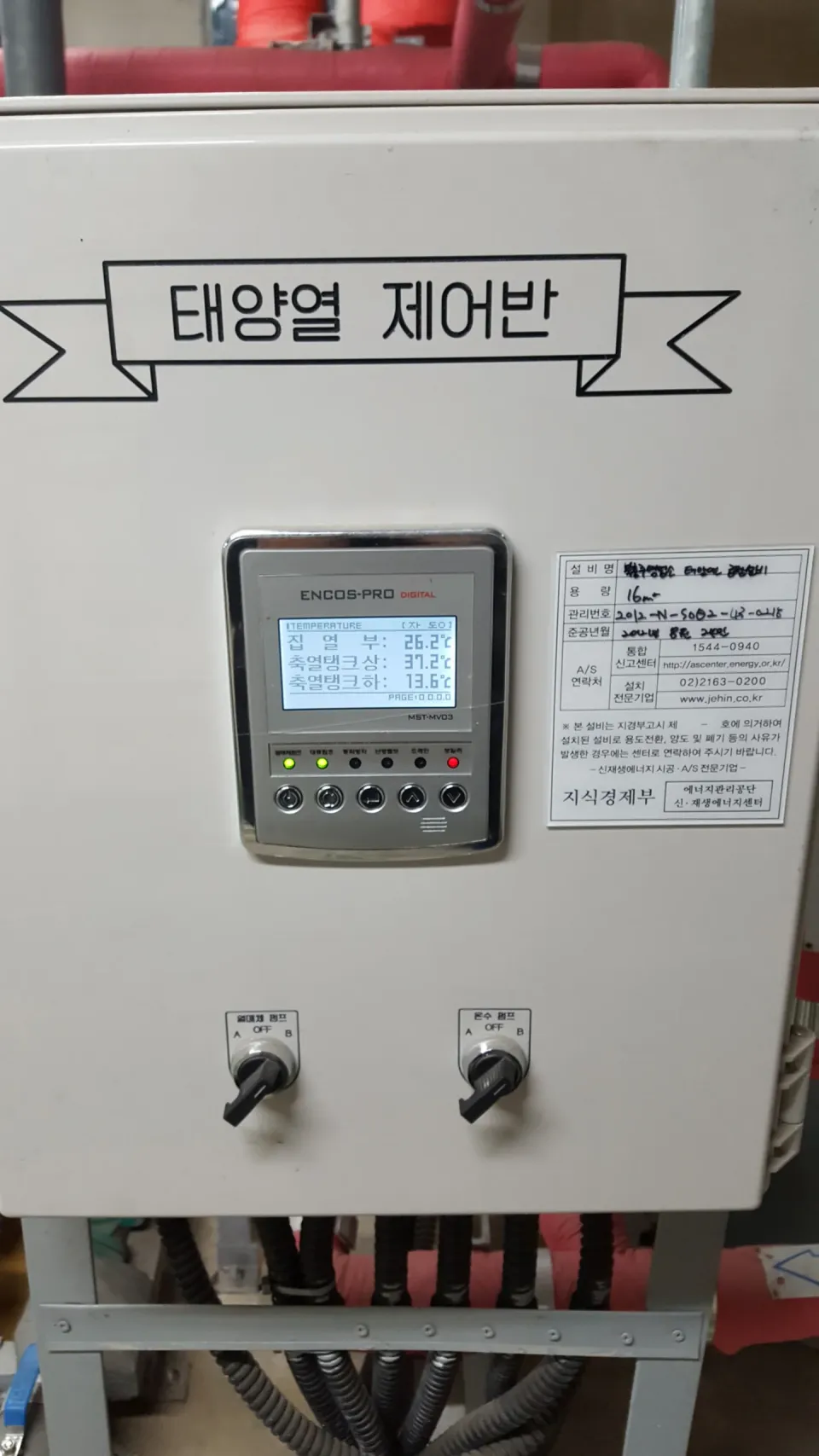

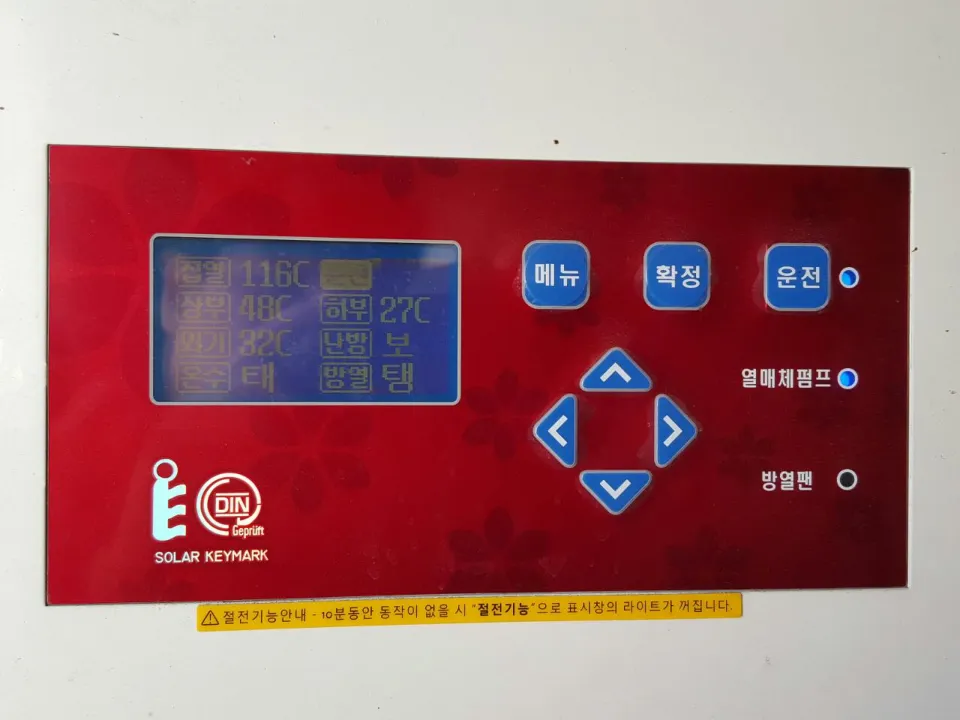

| 제어기·온도센서 | 집열기와 축열조의 온도차를 보고 운전 | 센서 위치, 표시값, 배선 |
설비 유형에 따라 구성이 다릅니다

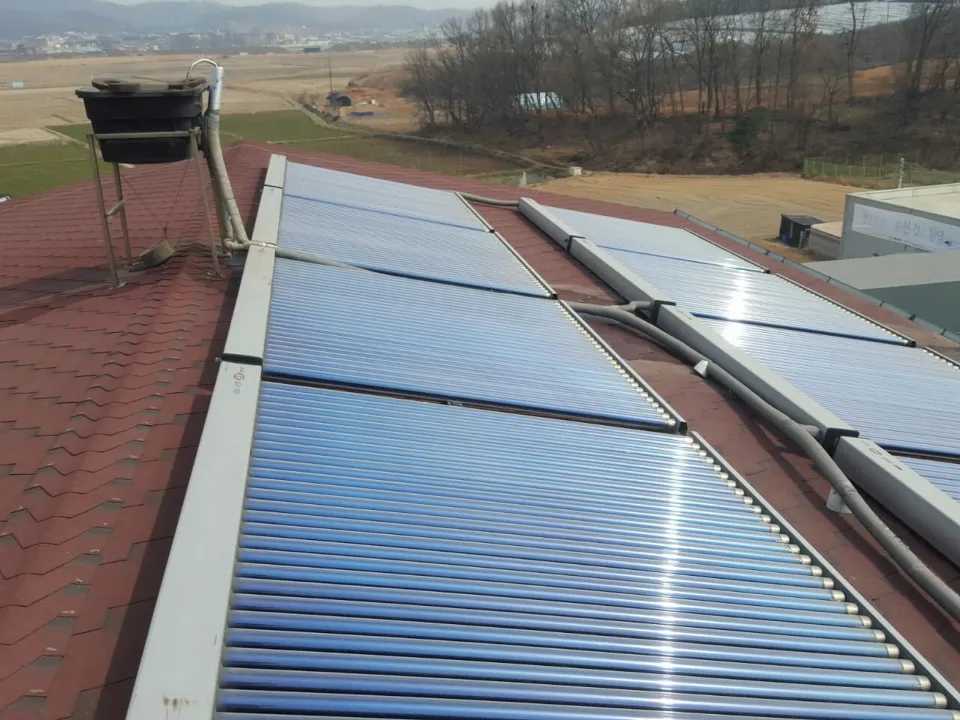

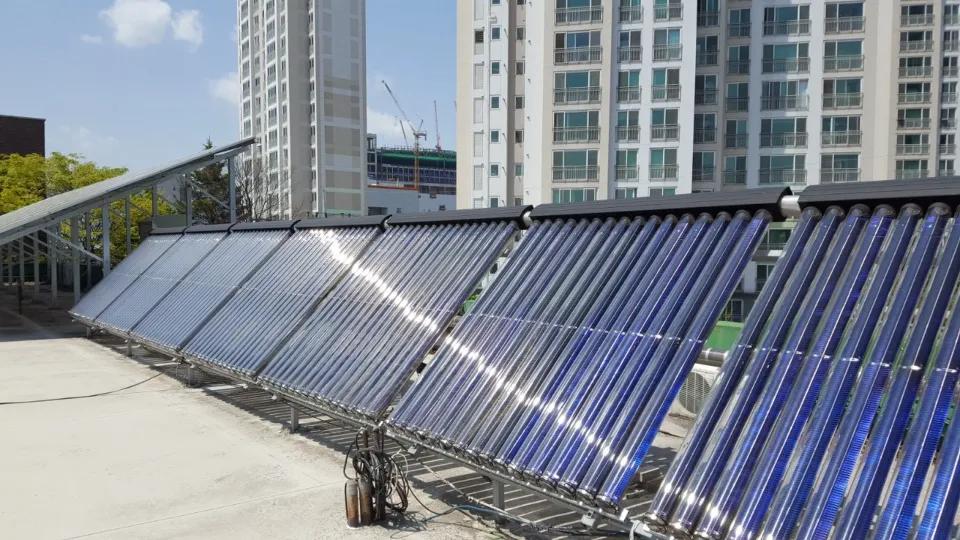

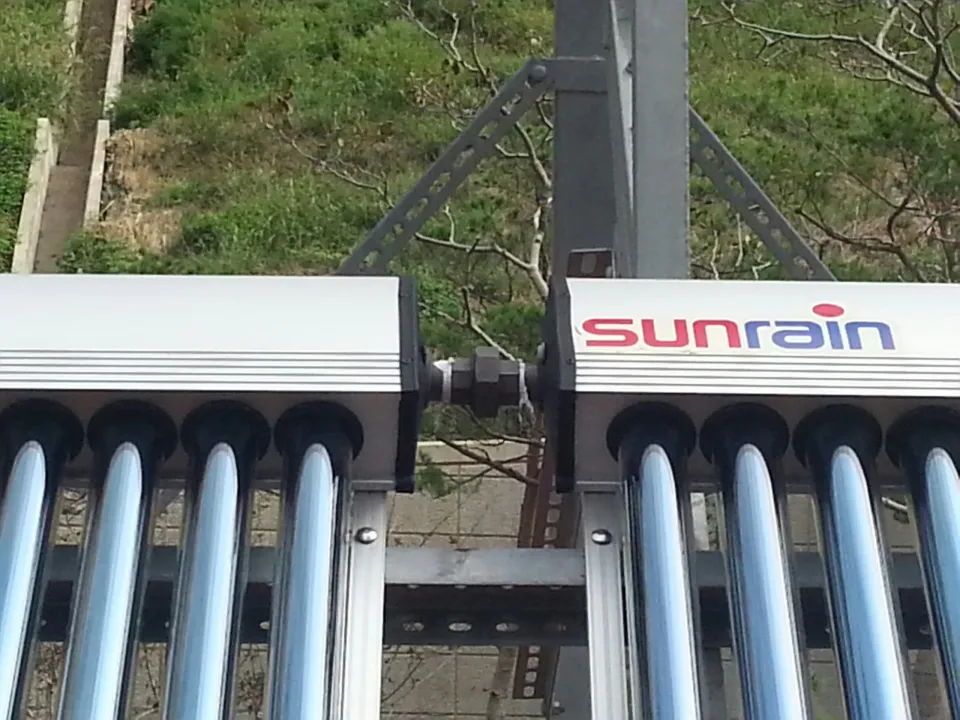

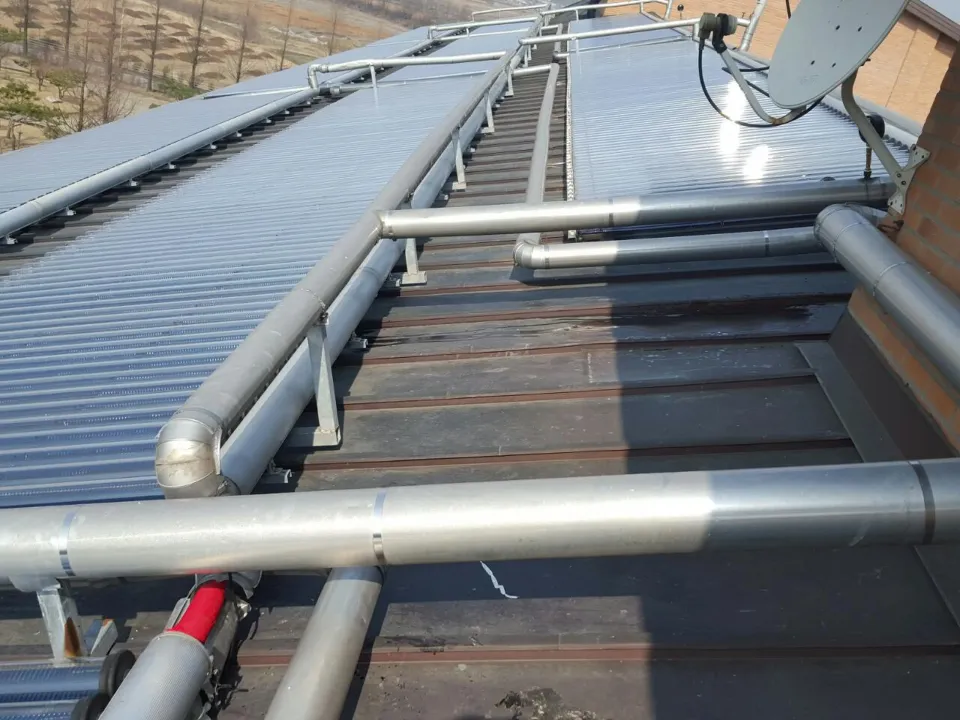

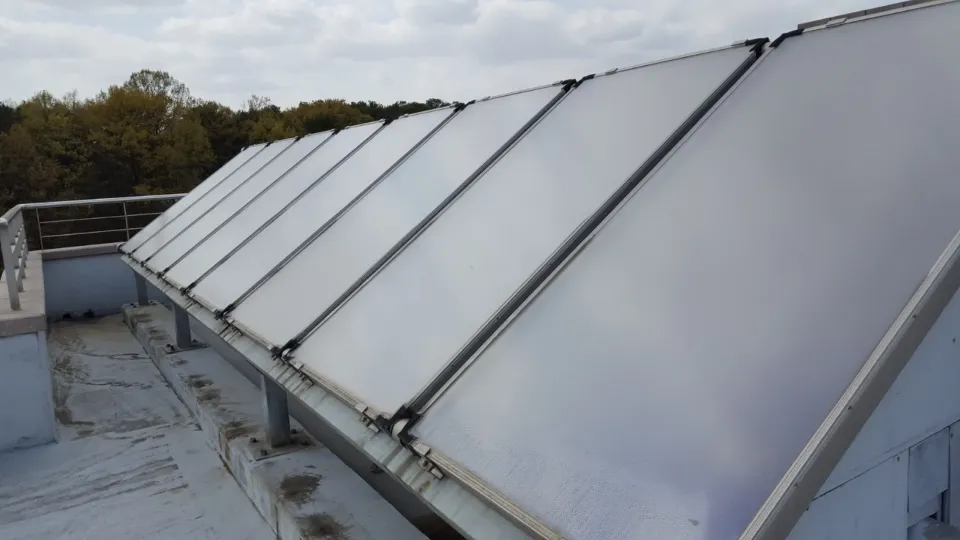

집열기는 진공관형과 평판형이 널리 쓰이며, 열매체가 집열기와 축열조 사이를 직접 오가는 방식과 열교환기를 거치는 방식이 있습니다. 어느 쪽인지에 따라 배관 구성, 압력 관리, 동파 대비 방법이 달라집니다.
공통으로 중요한 것은 집열 면적과 설치 각도, 음영 여부, 축열 용량, 겨울철 동파와 여름철 과열에 대한 대비입니다. 설치 후에는 순환펌프, 팽창탱크, 보온, 누수와 압력, 센서 표시를 정기적으로 확인해야 안정적으로 운전할 수 있습니다.
특정 성능이나 절감 효과는 건물과 사용 조건에 따라 크게 달라지므로 이 사이트에서는 수치로 약속하지 않고, 확인 가능한 구성과 점검 항목 중심으로 안내합니다.
Process
시공 진행 절차
- 01상담 및 현장진단설치 위치, 음영, 기존 난방 방식 확인
- 02구성 검토집열 면적, 축열 용량, 배관 경로 검토
- 03견적 및 계약시공 범위와 일정을 협의
- 04시공 및 설치집열기·배관·축열조 설치와 보온 마감
- 05시운전 및 점검누수·압력·센서·제어 동작 확인
- 06사후 관리정기 점검과 이상 시 문의 대응
Related
함께 보면 좋은
안내 페이지
FAQ
자주 묻는 질문
태양열난방은 어떤 구성으로 작동하나요?
집열기가 햇빛으로 열매체를 데우고, 순환펌프가 그 열을 축열조로 보내 저장한 뒤 난방 배관으로 공급하는 구조입니다. 설비 유형에 따라 열교환기나 보조보일러가 추가되며 구성은 현장마다 다릅니다.
기존 보일러가 있어도 태양열난방을 연결할 수 있나요?
기존 보일러를 보조열원으로 연동하는 방식이 일반적이지만 가능 여부는 보일러 종류, 배관 구조, 제어 방식에 따라 달라집니다. 연결 전에 현장에서 배관과 제어 신호를 확인해야 합니다.
태양열 집열기는 어디에 설치하나요?
지붕, 옥상, 지상 중 햇빛을 가리는 구조물이 적고 하중과 배관 경로를 확보할 수 있는 곳에 설치합니다. 설치 각도와 방향, 음영, 구조 안전성을 확인한 뒤 지지대 방식을 정합니다.
겨울철 동파는 어떻게 대비하나요?
집열 회로에 부동액 계열 열매체를 쓰거나 배수 방식으로 설계하고, 노출 배관은 보온으로 보호합니다. 방식은 설비 유형에 따라 다르므로 점검 때 열매체 상태와 보온 마감을 함께 확인합니다.
설치 후에는 어떤 점검이 필요한가요?
집열기 오염과 파손, 배관 누수, 순환계통 압력, 순환펌프 작동, 축열조 온도, 센서와 제어기 표시를 정기적으로 확인합니다. 이상 신호는 사진으로 기록해 두면 점검이 빨라집니다.
